インサート
What’s new

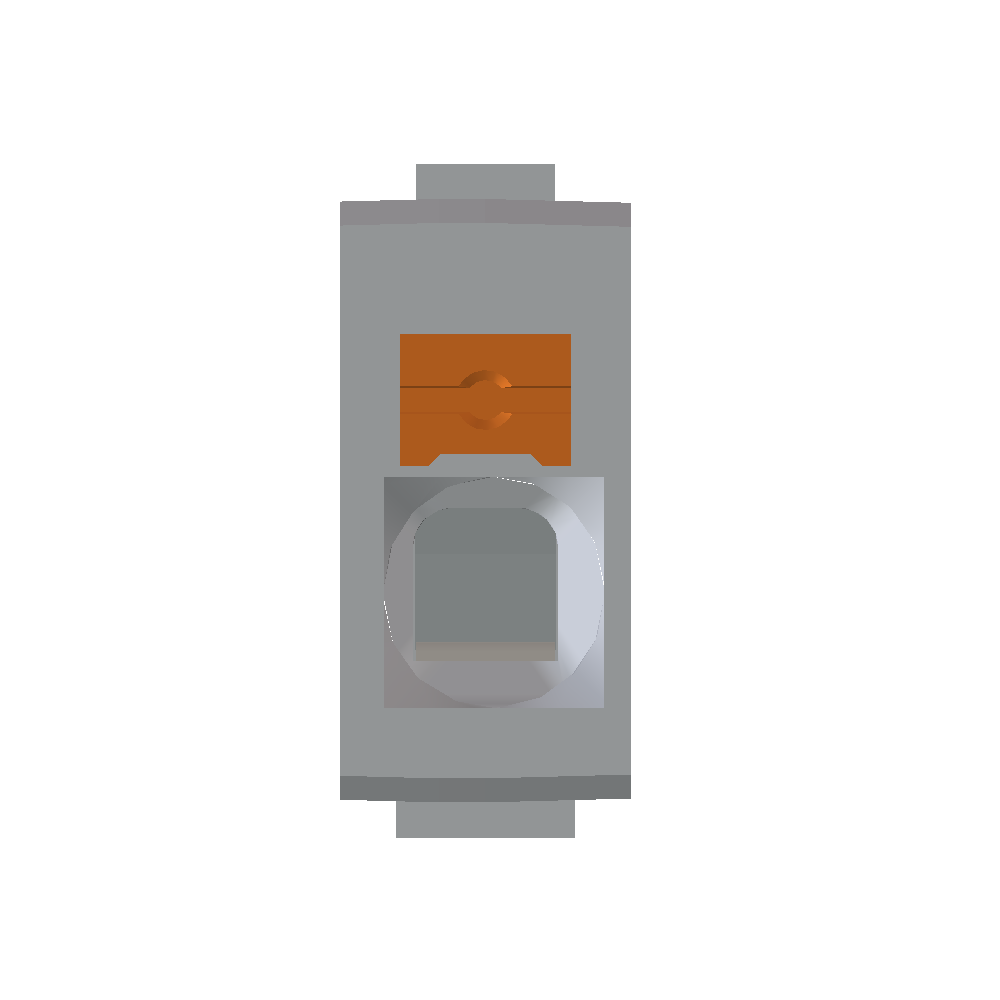

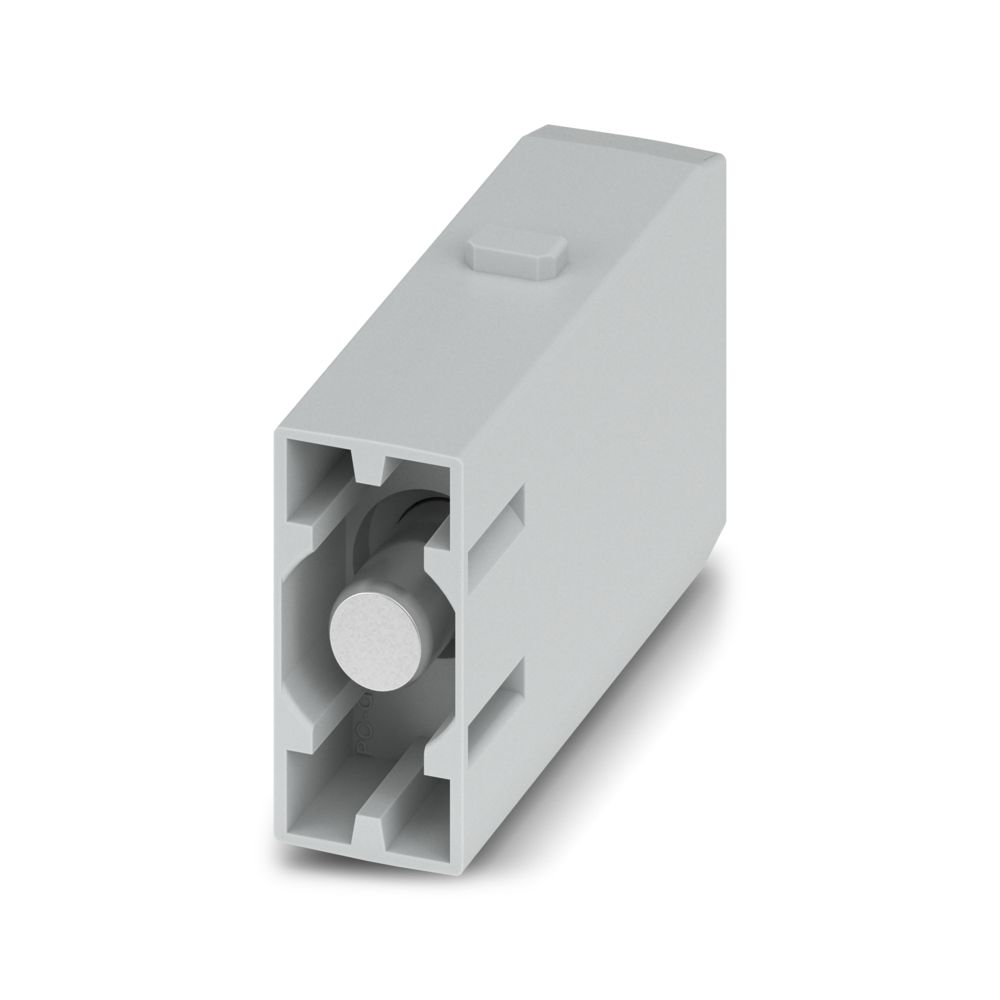

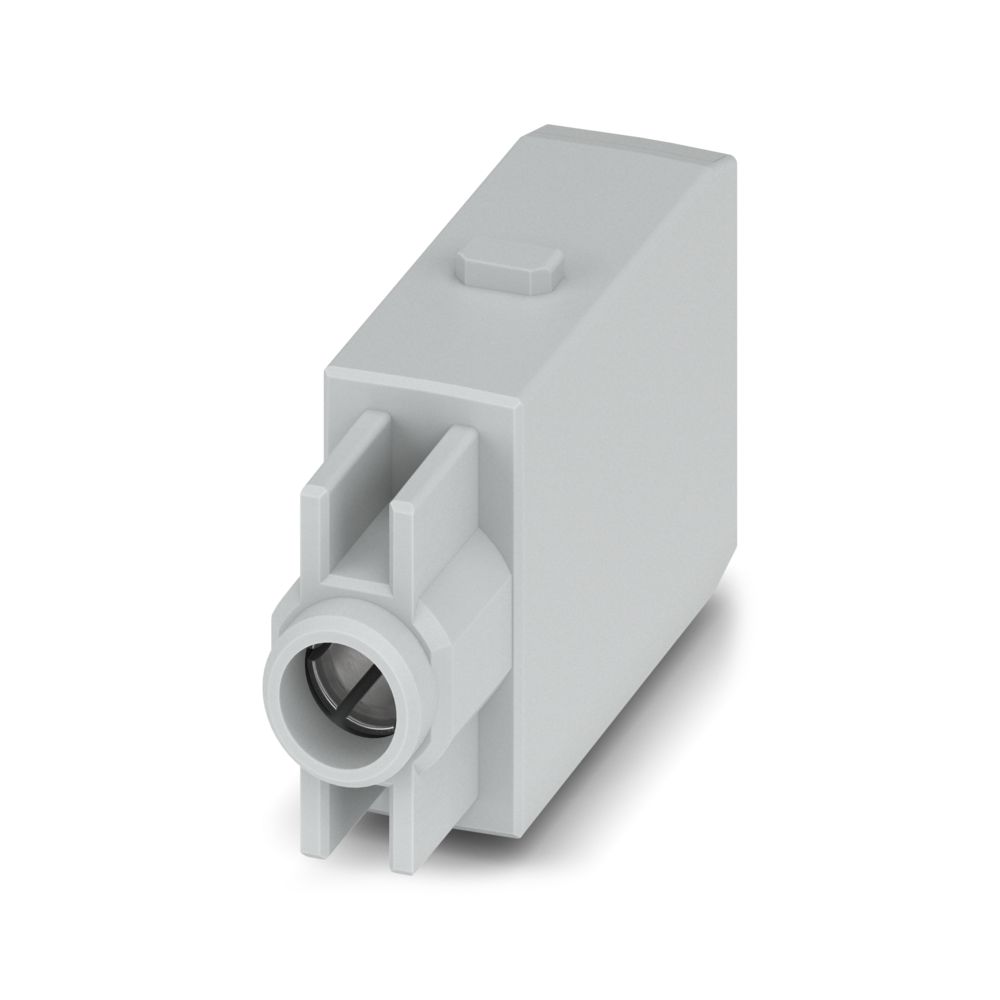

【新製品】モジュラーインサートのPush-in式インサート（1極）がリリースされました。

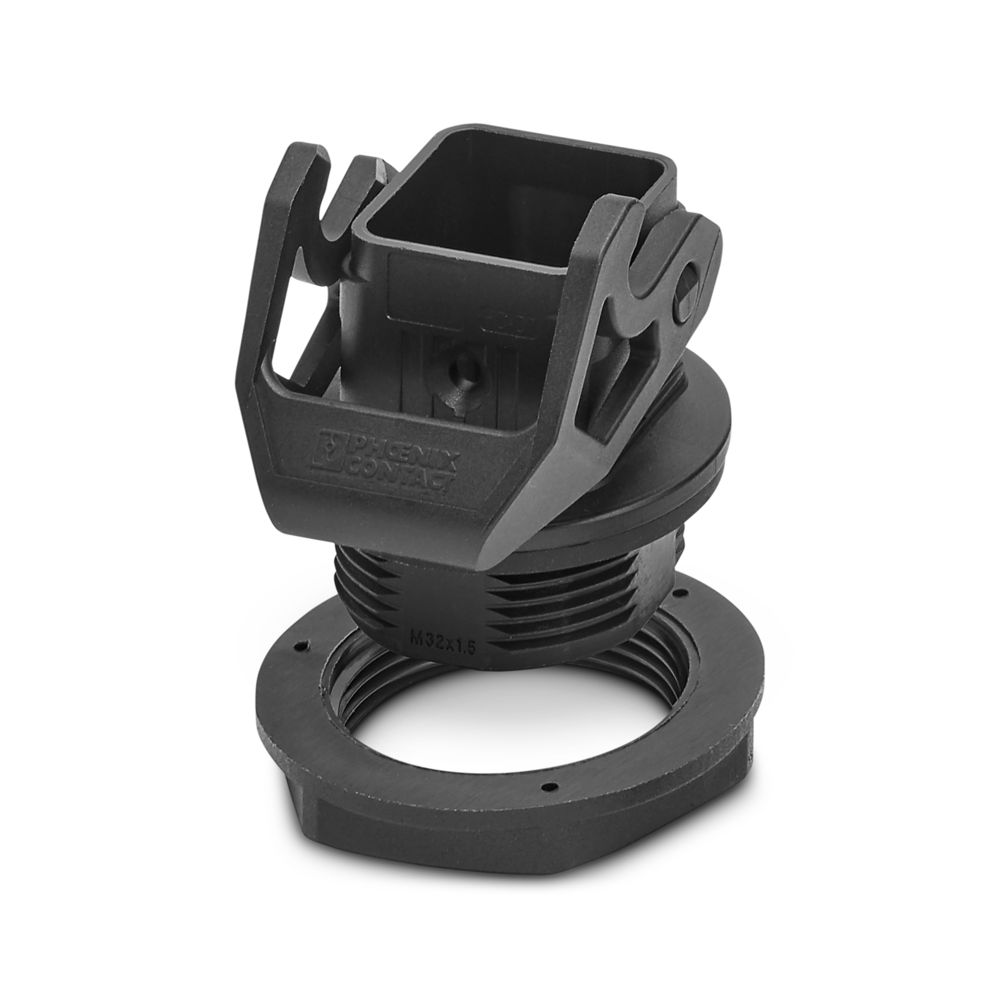

【新製品】D7ハウジングのナット固定タイプがリリースされました。
製品カタログ
HEAVYCON
~ Heavy Duty Connector ~

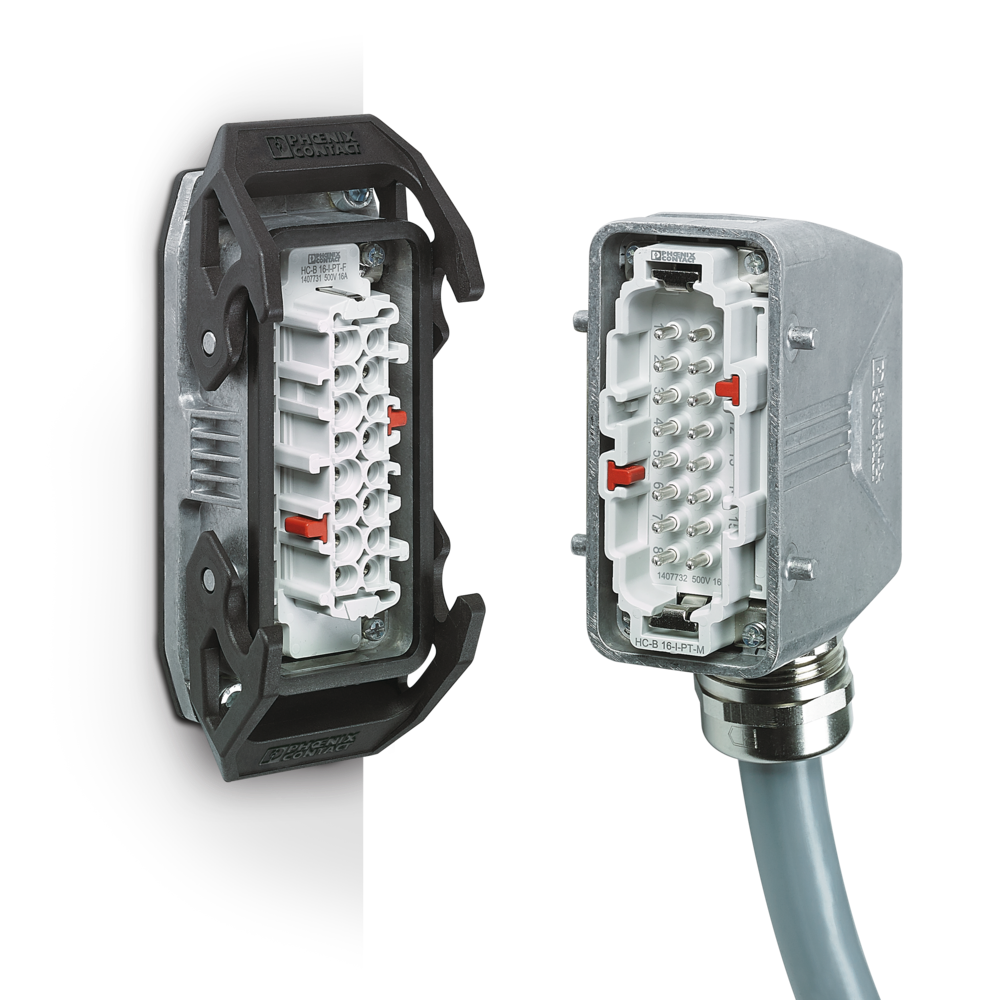

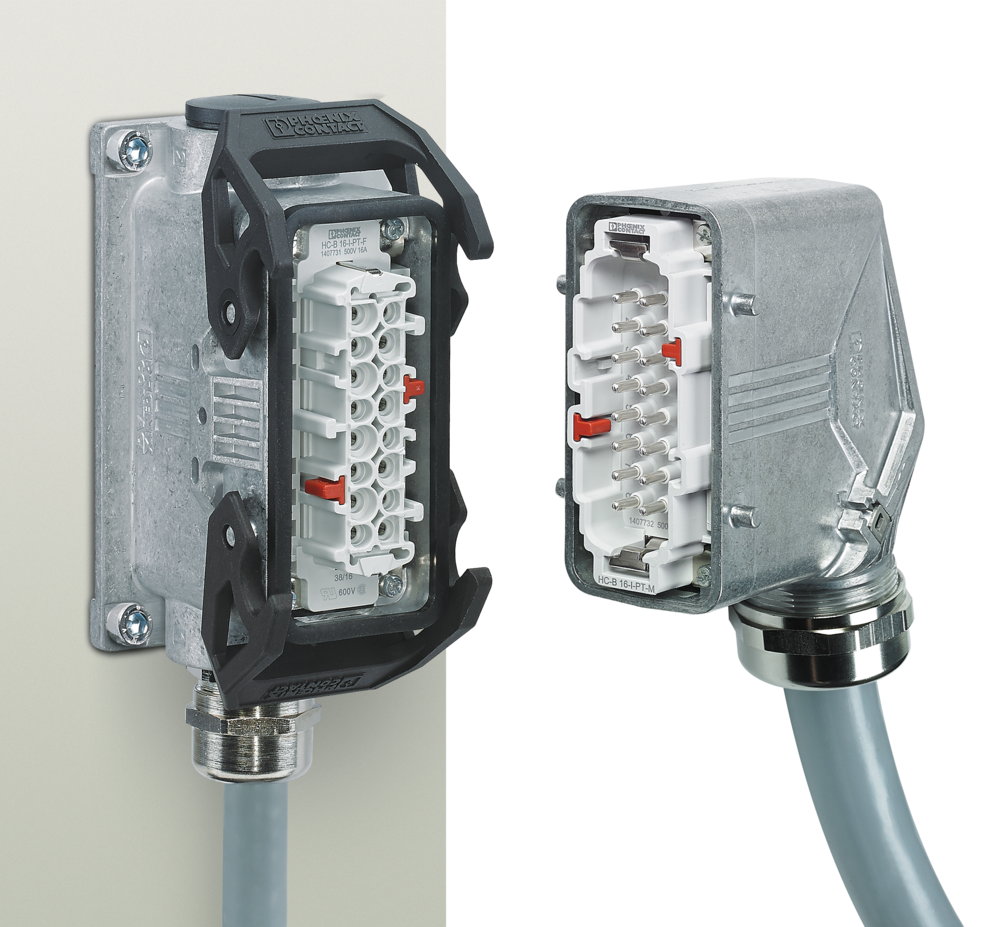

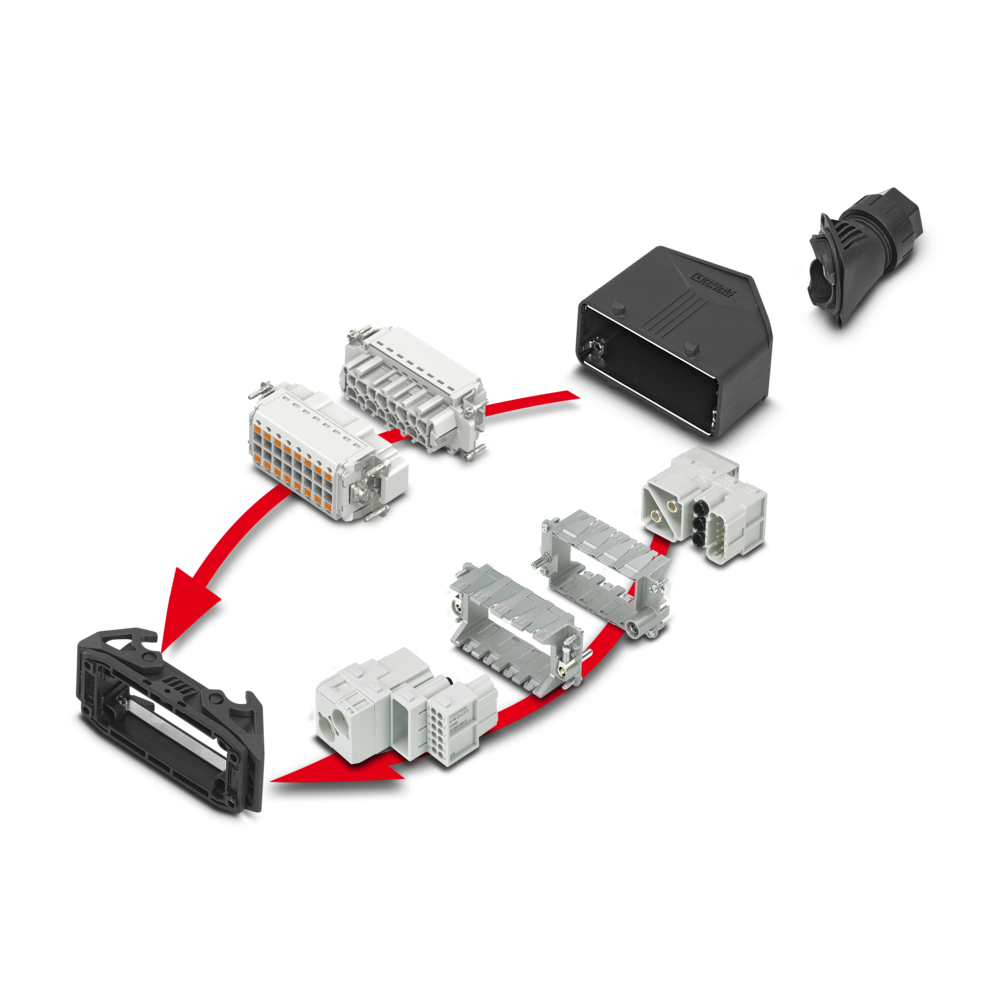

基本構成

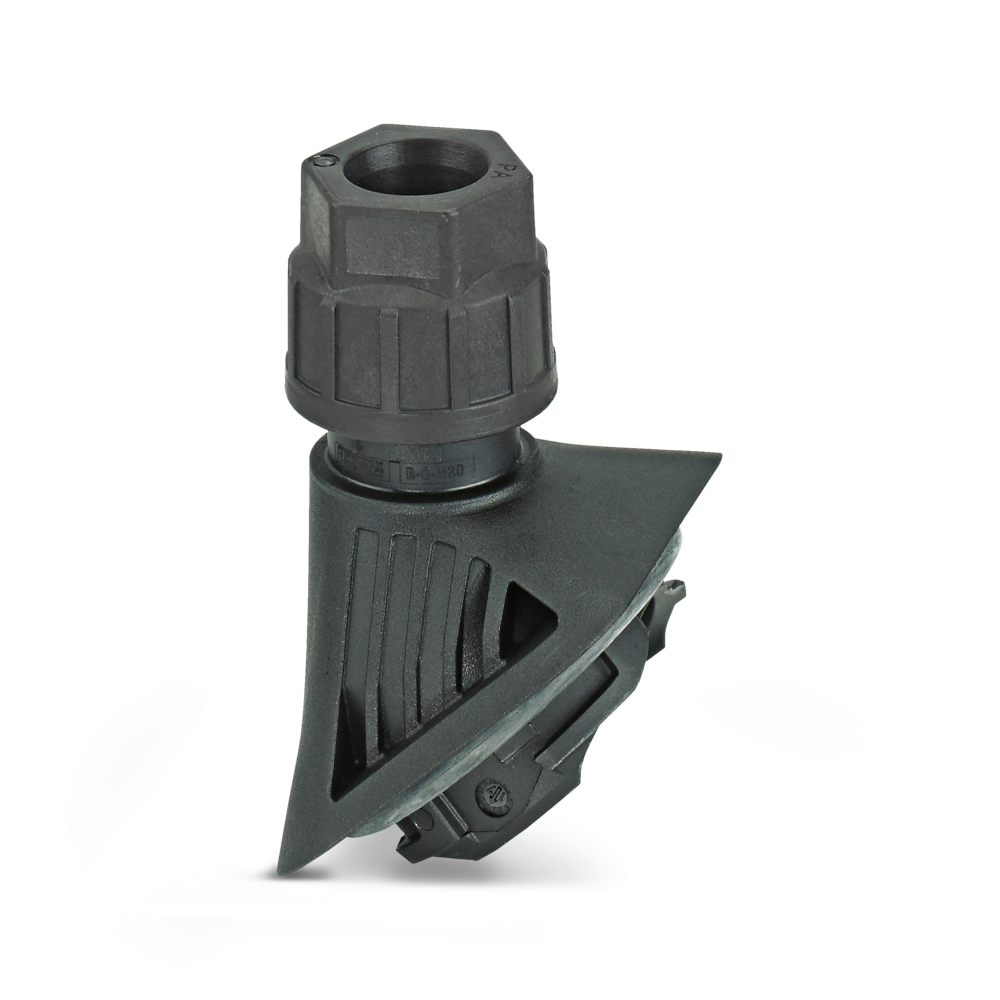

ケーブルグランド
ケーブルを安全に接続するための部品。ケーブルを固定し、水や埃の侵入を防ぎます。フィールド側ハウジングに取り付けて使用します。

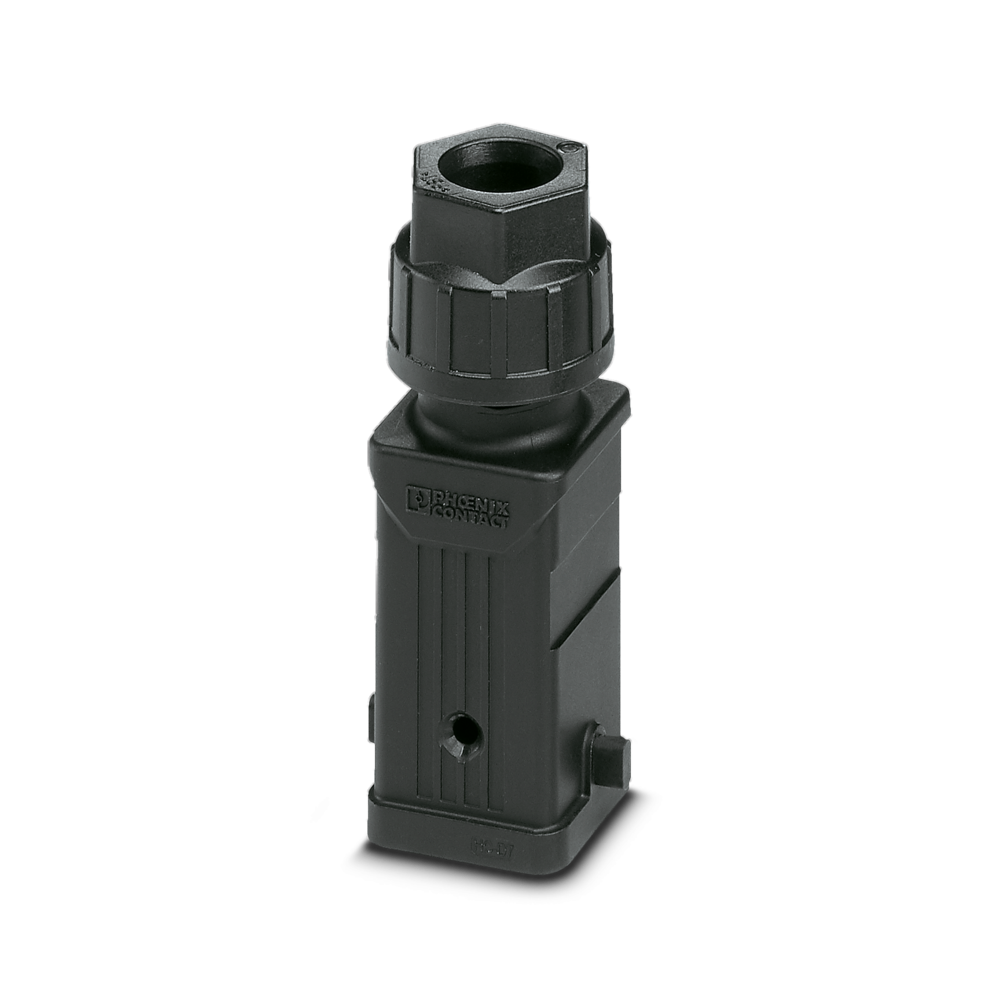

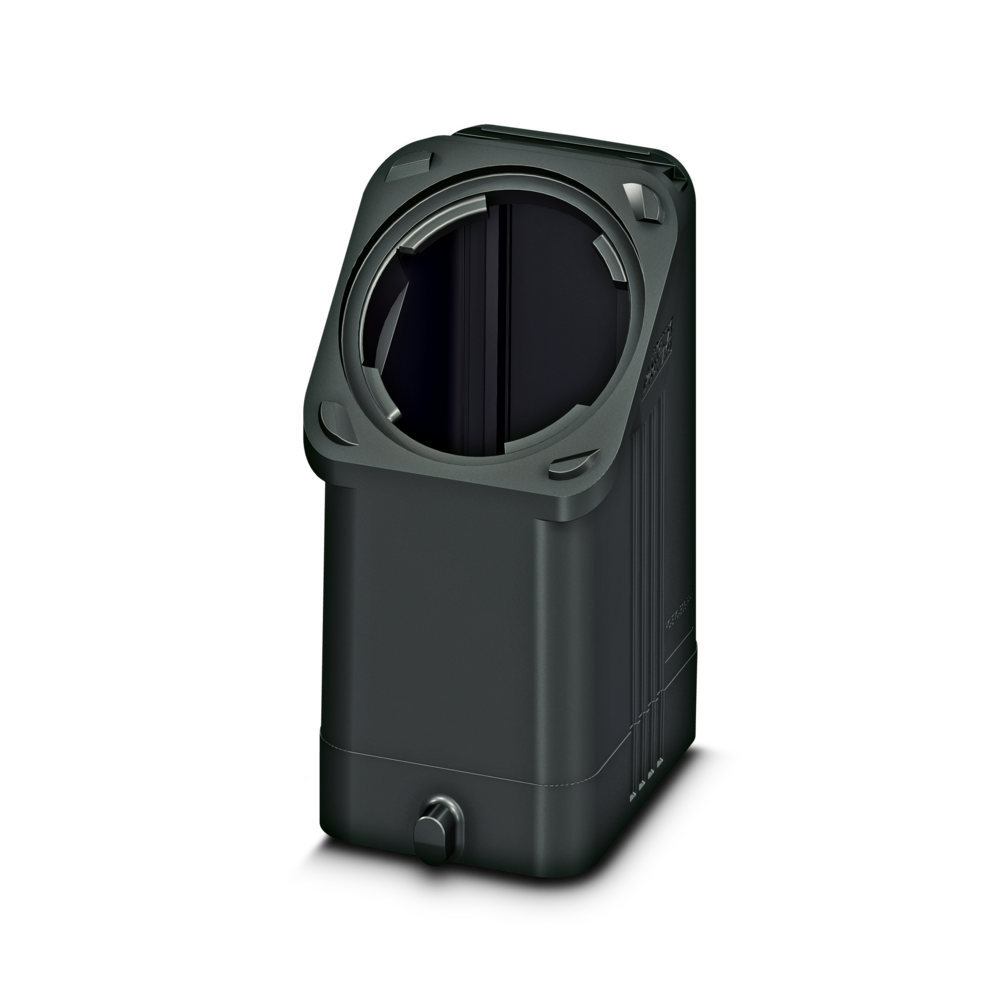

フィールド側ハウジング
コネクタ内部を水や埃、衝撃等から守るための外装カバー。パネル側ハウジングとで組み合わせて使用し、レバーで固定します。
インサート
電気信号や電力を接続するコネクタ。オスコネクタとメスコネクタがあり、ハウジングの内部に取り付けて使用します。サイズにより極数が決まっている「固定インサート」と複数のモジュラーインサートを組み合わせて使用する「モジュラーインサート」があります。
パネル側ハウジング
フィールド側ハウジングと組み合わせて使用し、コネクタ内部を水や埃、衝撃等から守るための外装カバー。機器や制御盤などのパネル面に取り付ける「パネル貫通」とパネル面で分岐、中継を行う「ボックスマウント」、ハウジングを固定せずに中継を行う「空中中継」タイプがあります。

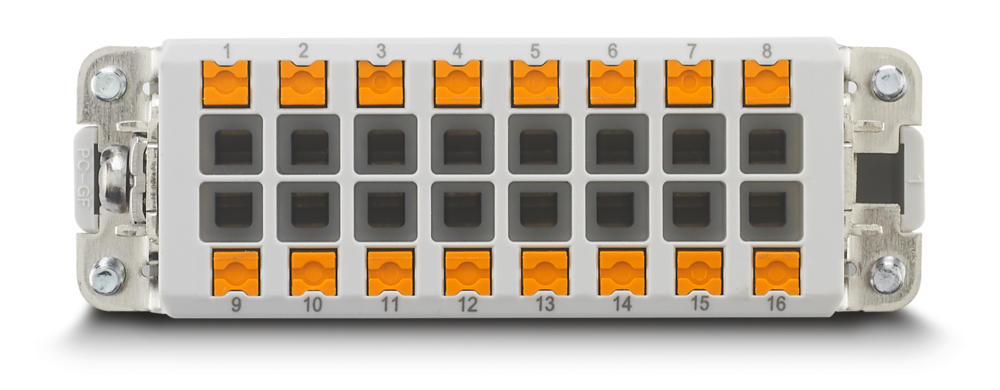

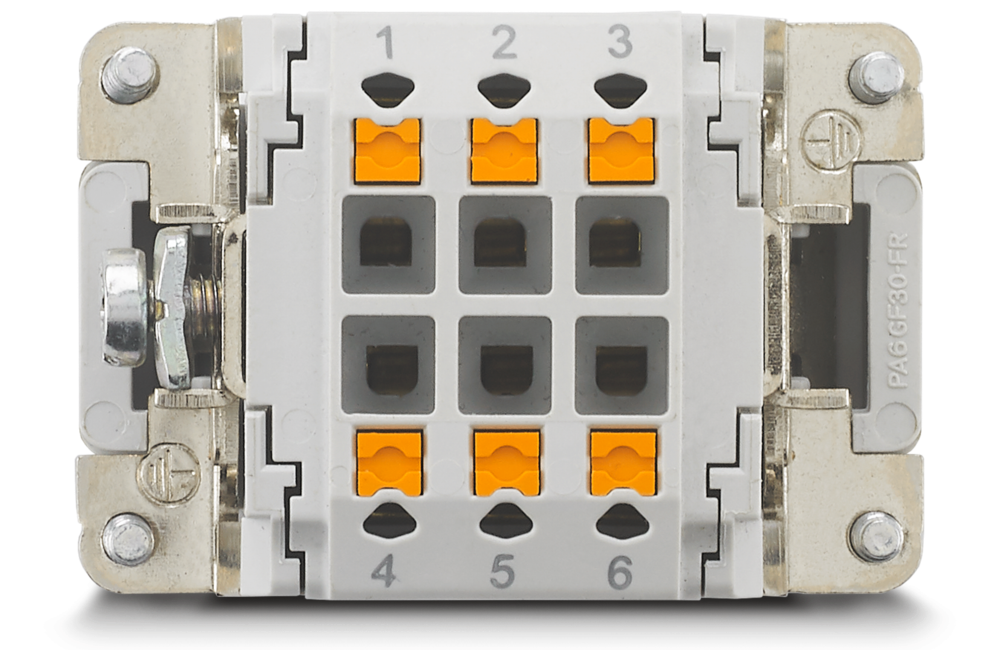

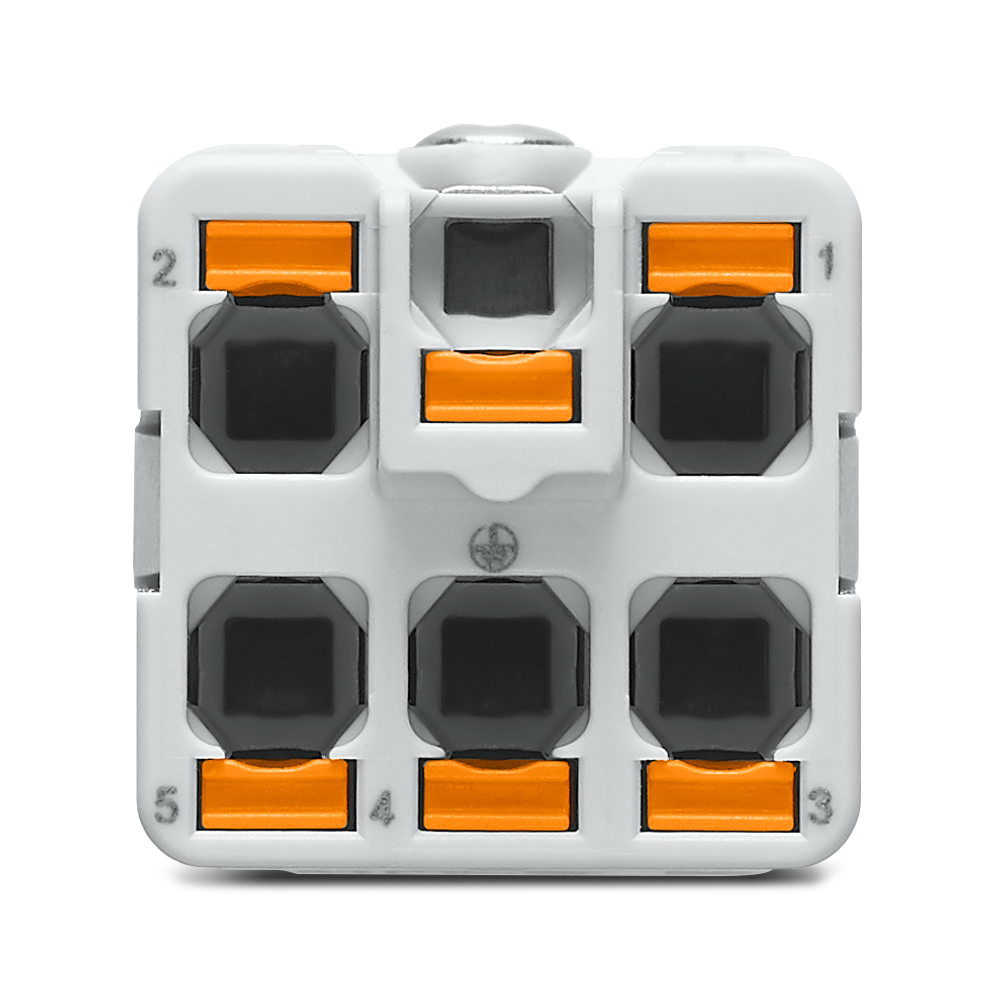

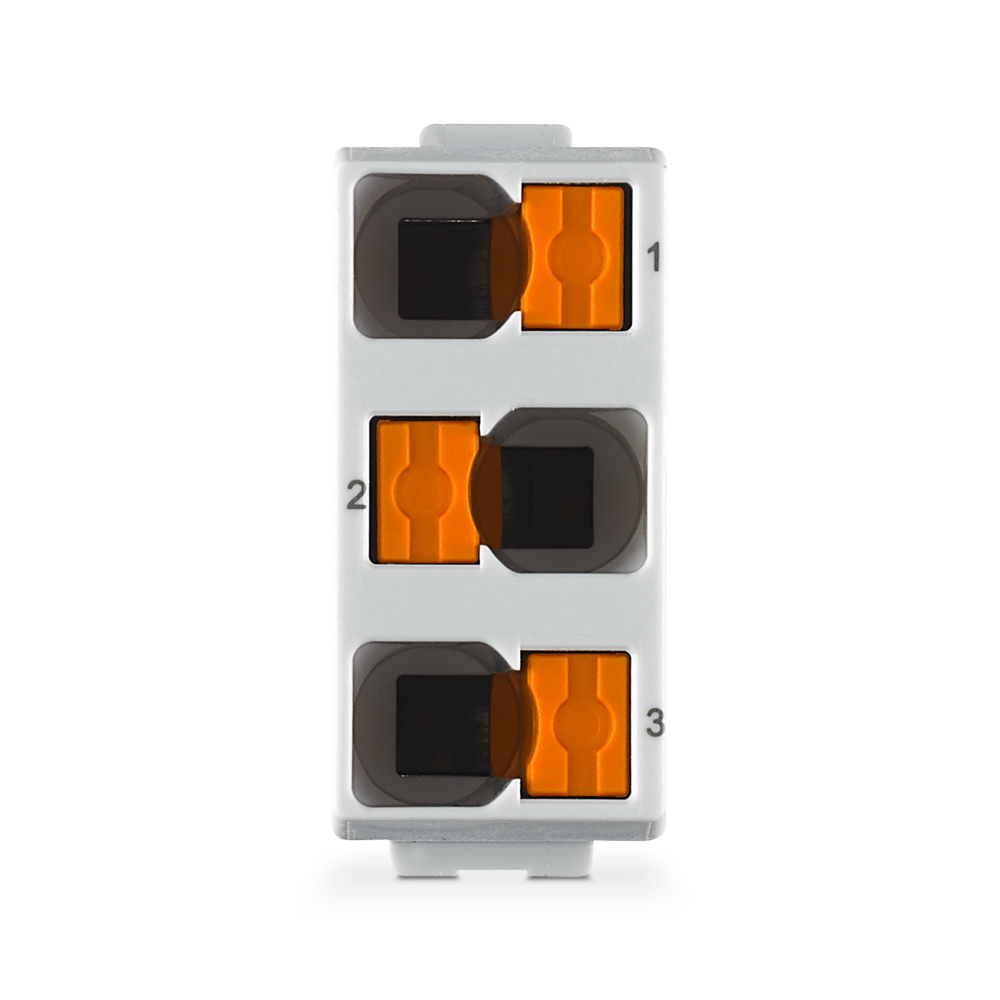

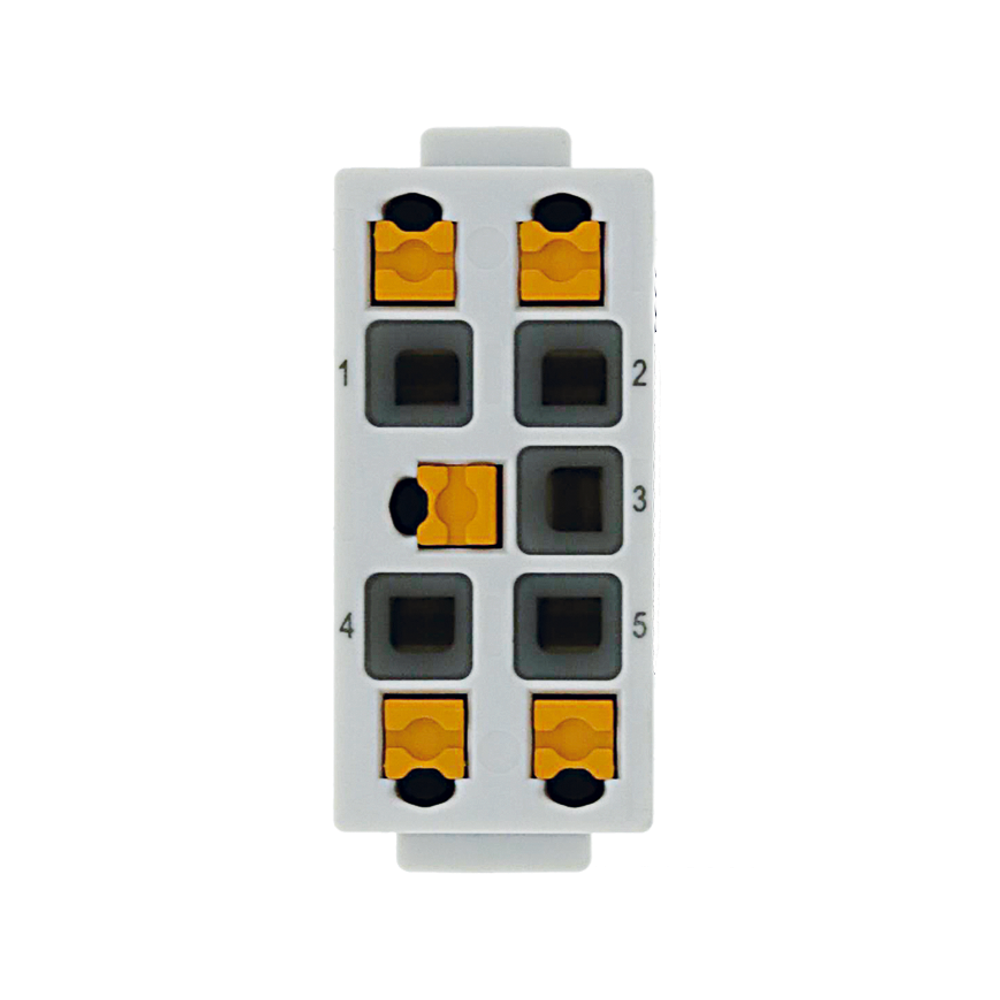

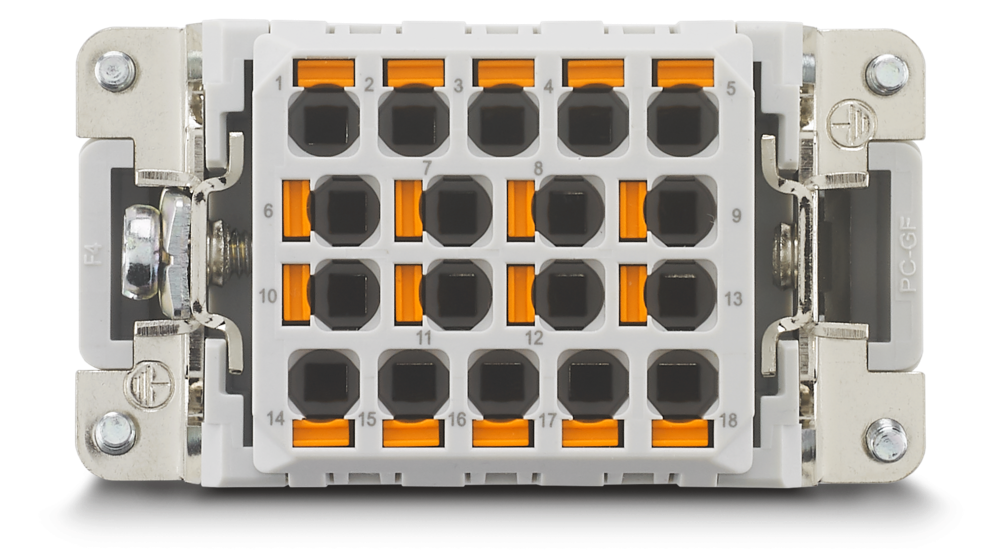

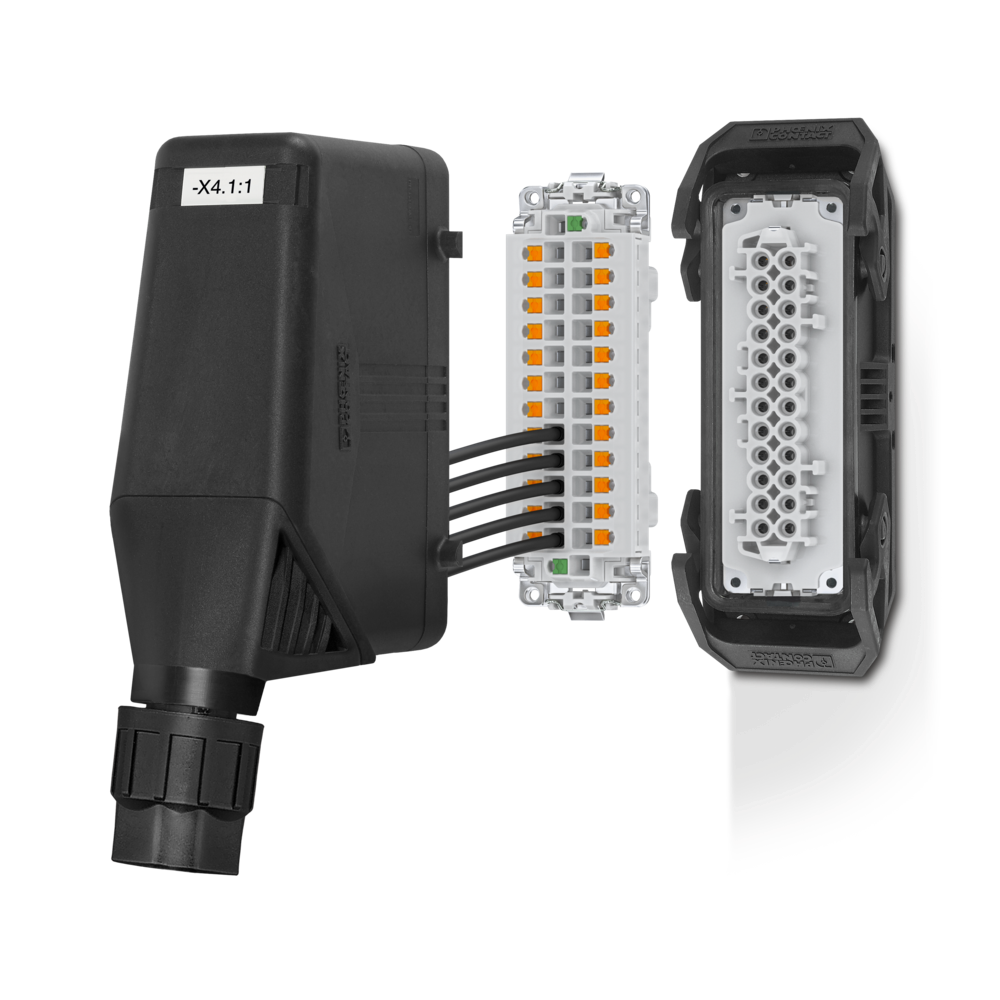

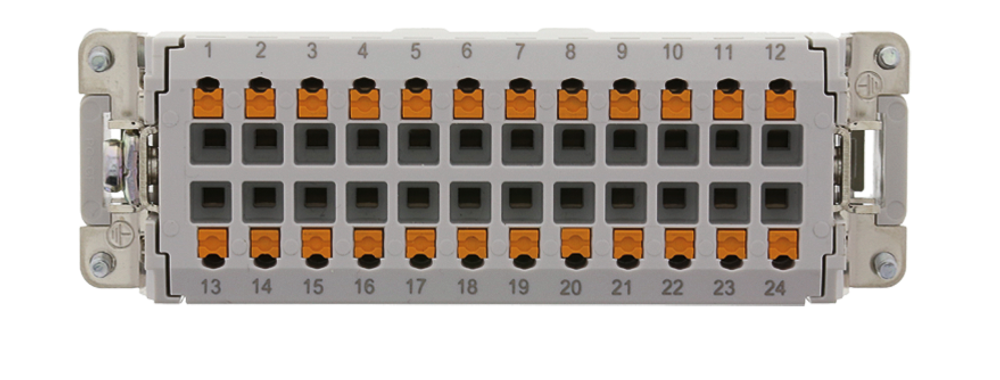

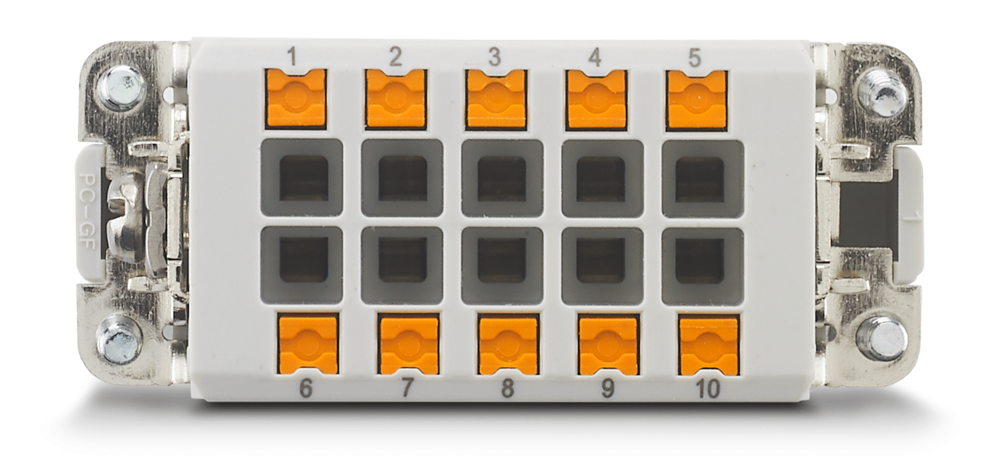

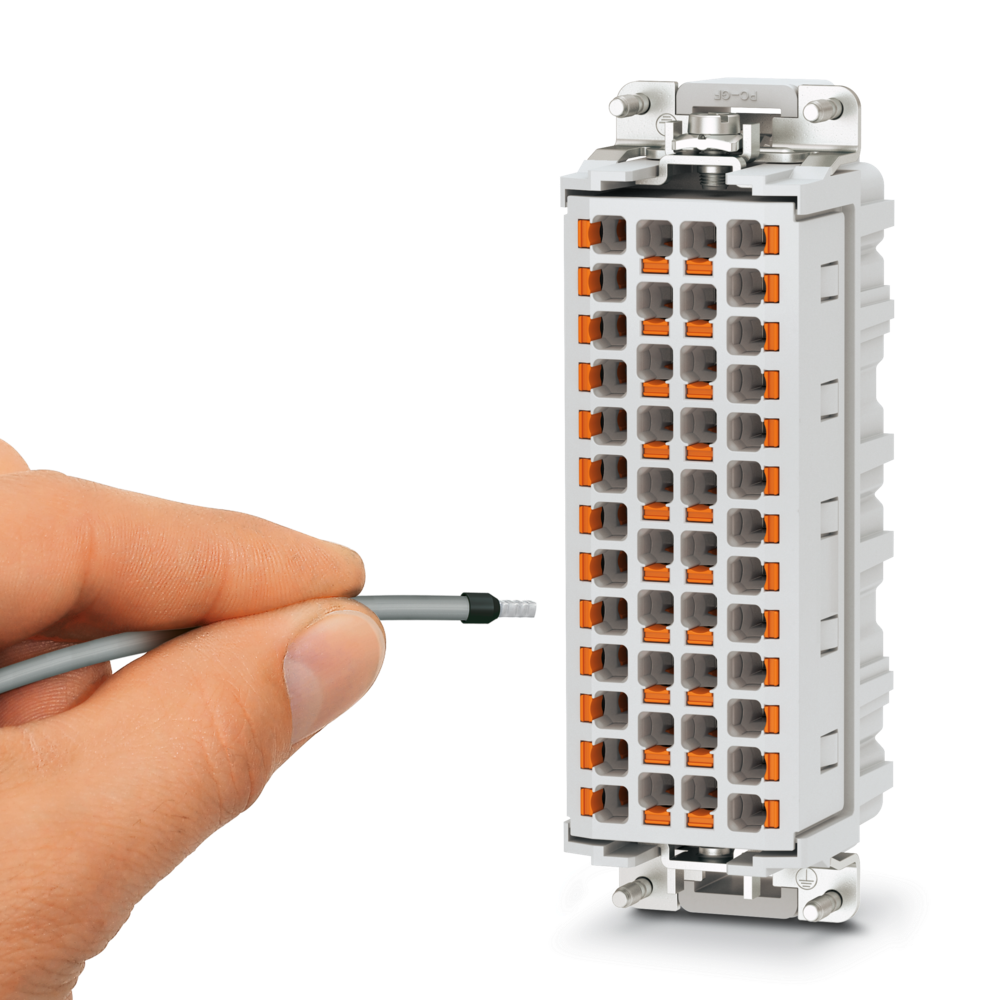

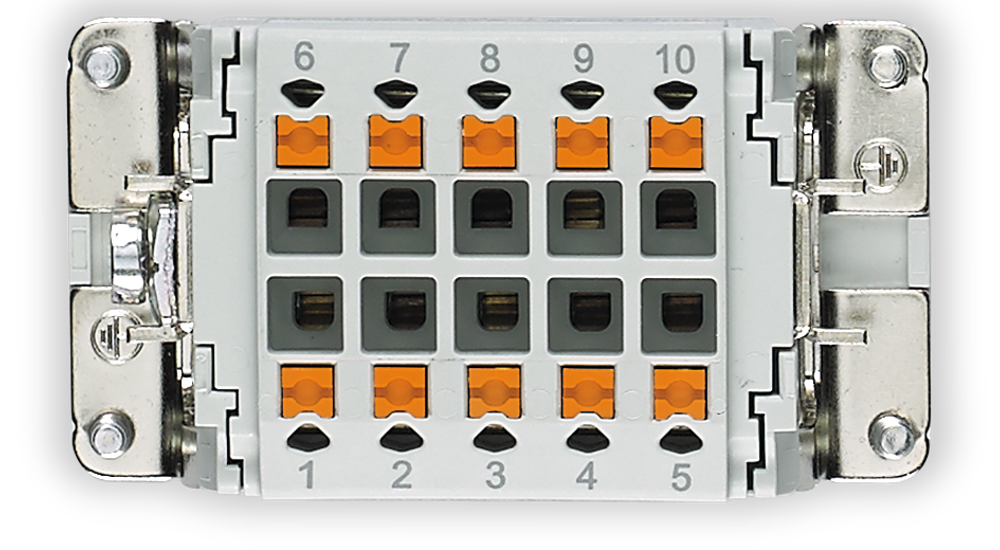

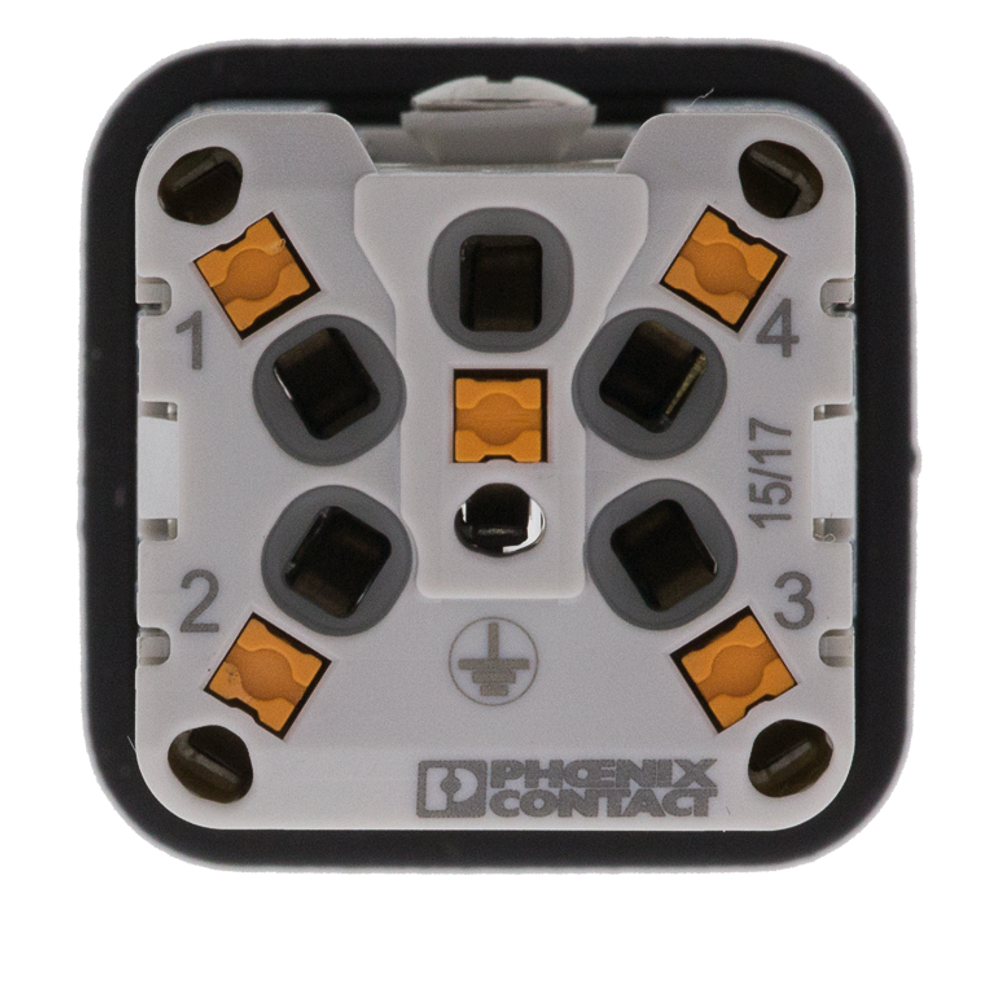

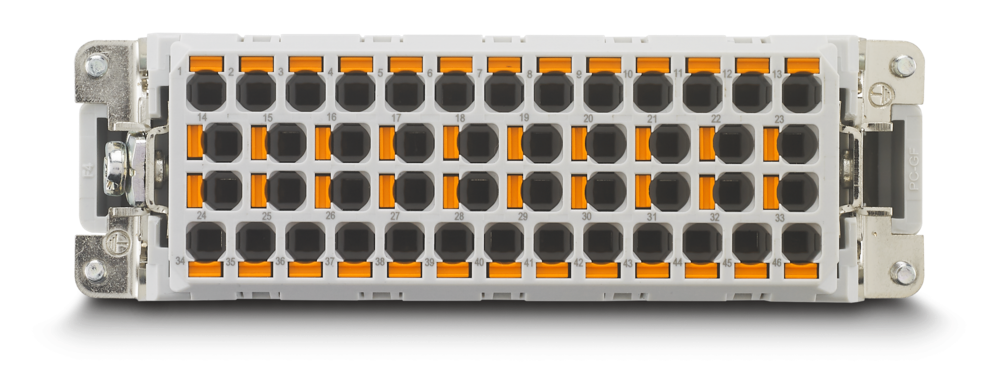

Push-in式インサート
（プッシュイン式インサート）

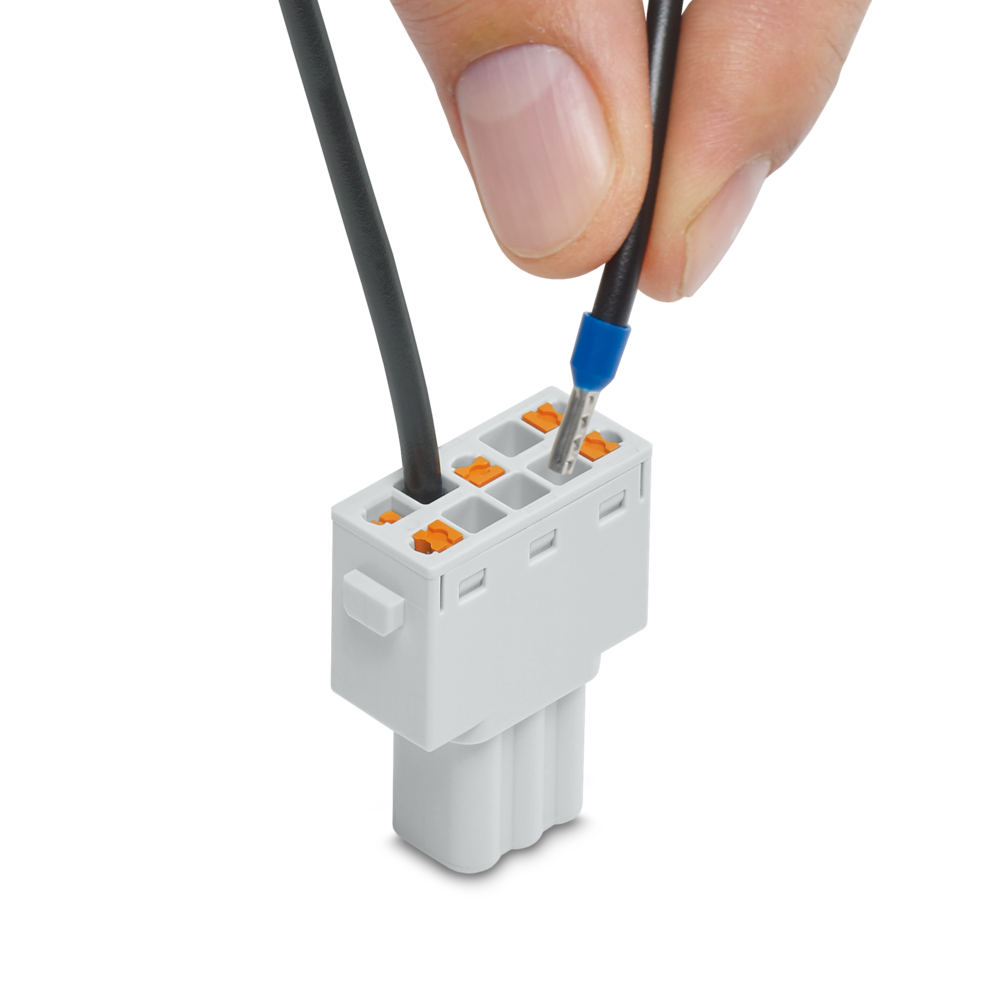

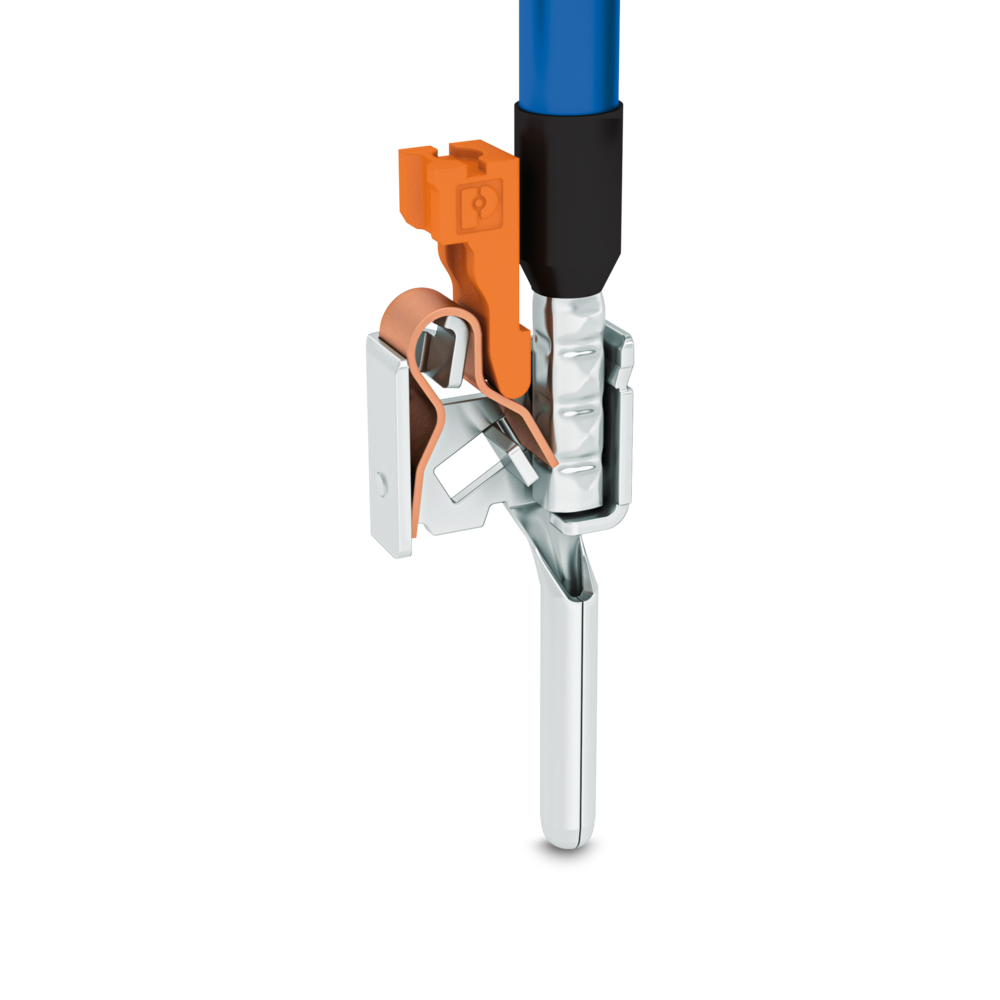

Push-in式インサートは、電線を挿し込むだけで簡単に配線が可能です。一般的な圧着式接続に比べて作業時間を大幅に短縮でき、配線の取り外しも特殊な工具を使わずにスムーズに行えます。

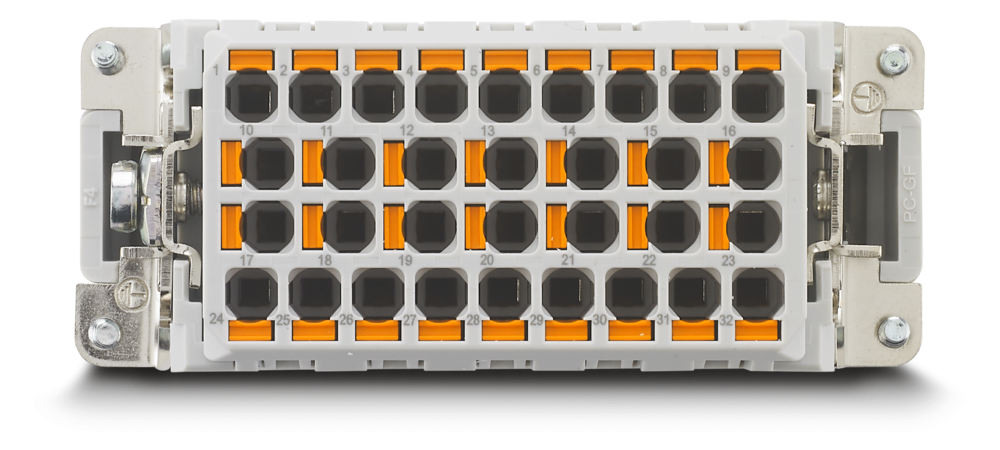

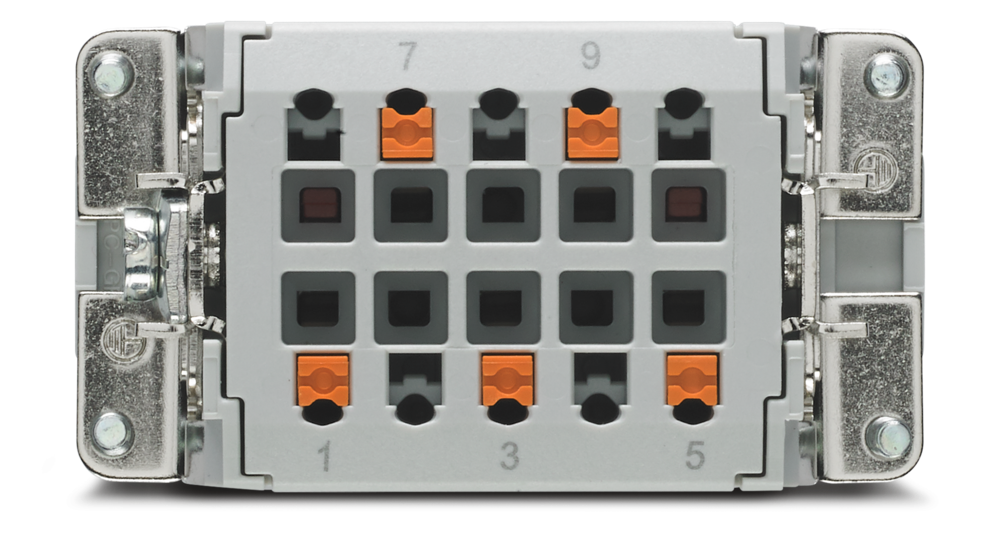

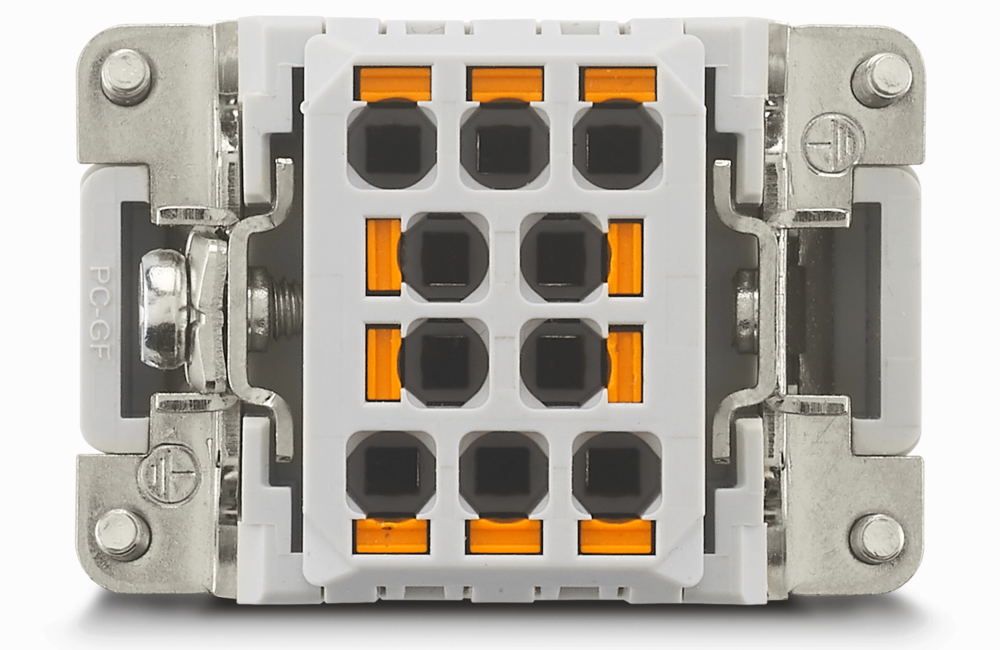

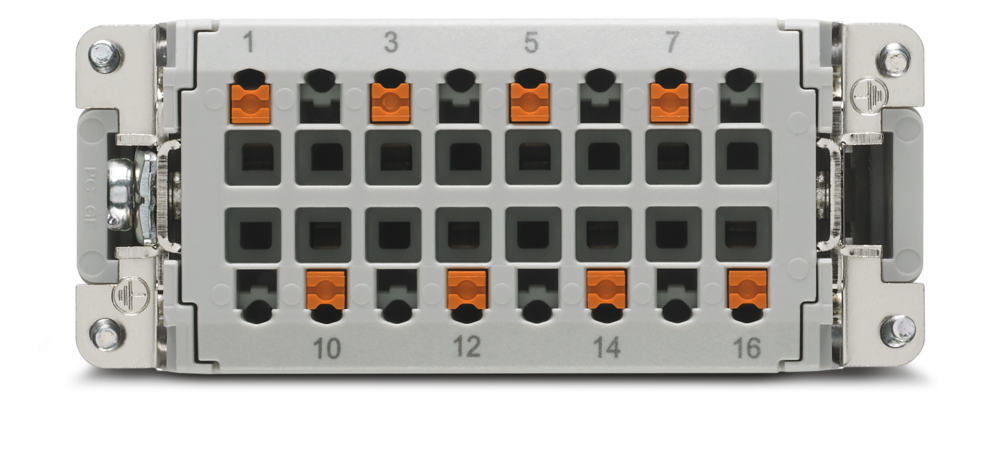

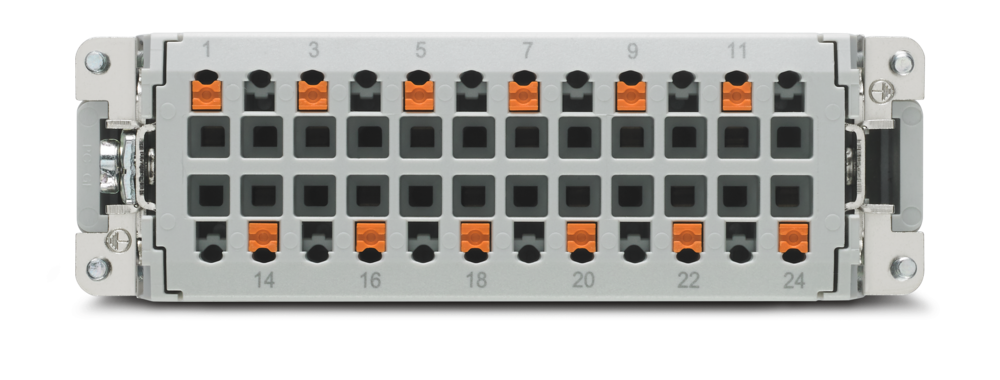

– 固定インサート –
サイズにより極数が決まっているインサート。
| シリーズ | B | BB | HS | HV | A | Q | モジュラーインサート | |
| 極数 | B6 | 6極 | 24極 | |||||
| B10 | 10極  | 18極  | 3極  | |||||
| B16 | 16極  | 32極  | 6極  | 6極  | ||||
| B24 | 24極 | 46極  | 10極  | |||||
| D15 | 10極 | |||||||
| D25 | 16極 | |||||||
| D7 | 3、4極  | 5極 | ||||||
| M1 | 2、3、4、5、6、8、12極  | |||||||
| COM | 8極 | |||||||

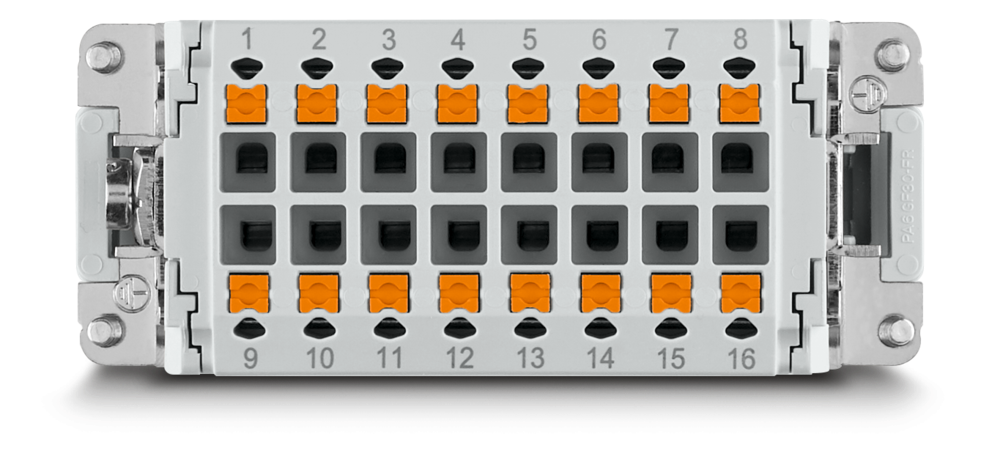

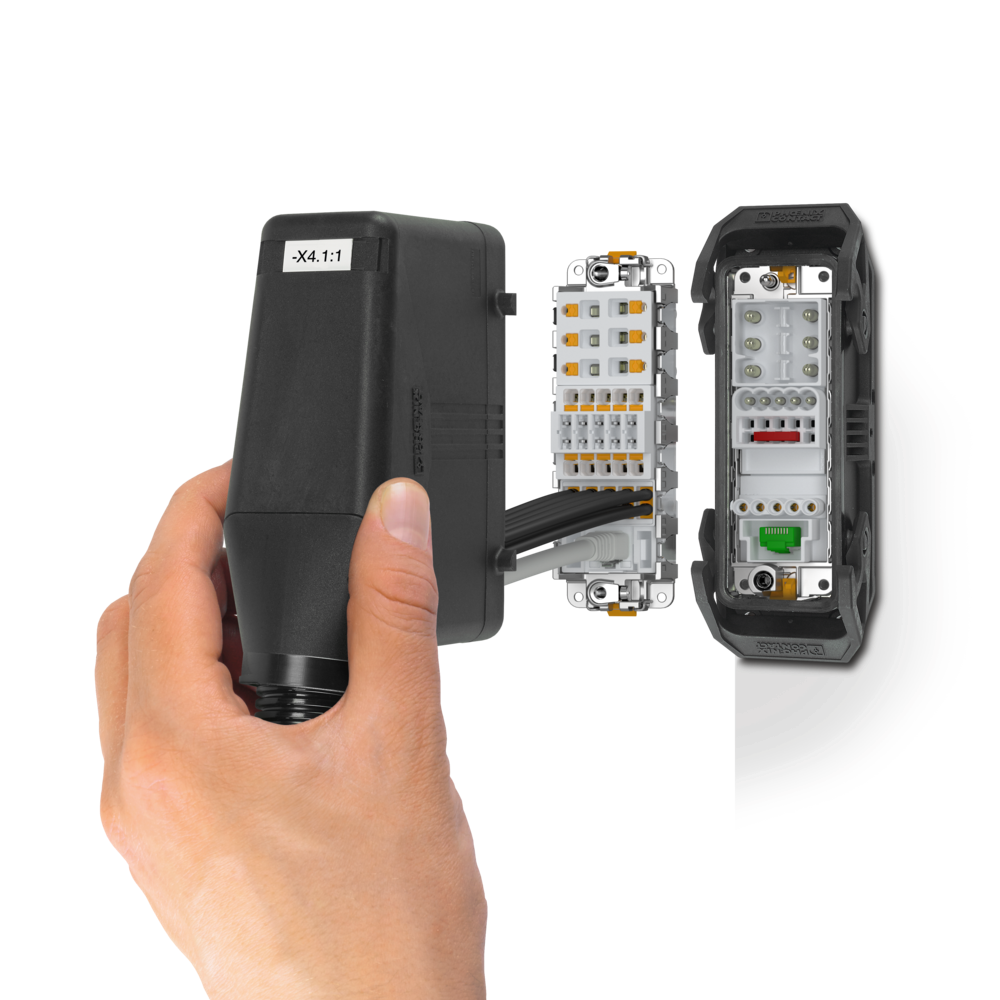

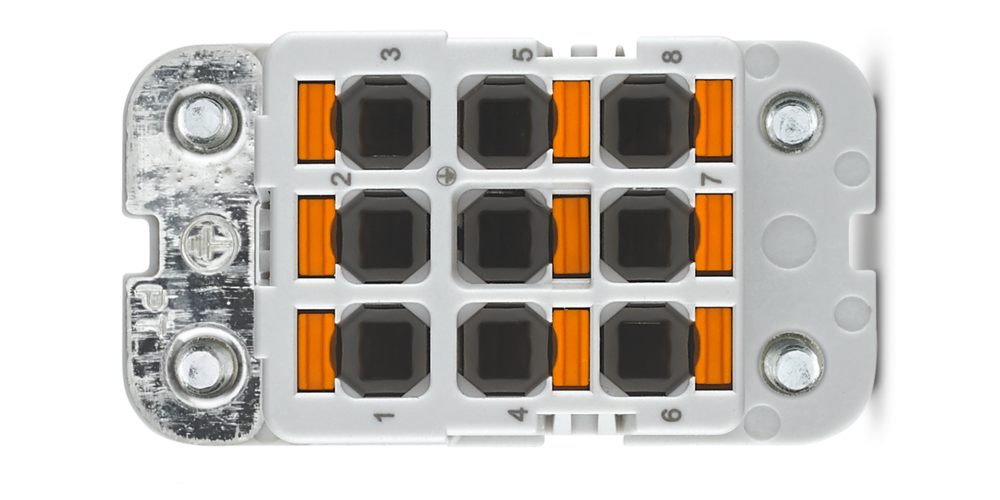

Clickinインサート
（クリックインインサート）
Click-inインサートは、インサートのハウジングへの取り付けをワンタッチで行うことができます。
Push-in技術とClick-in技術の組み合わせにより、配線とハウジングへの取り付けが工具不要となり、
大幅な作業工数の削減が実現します。

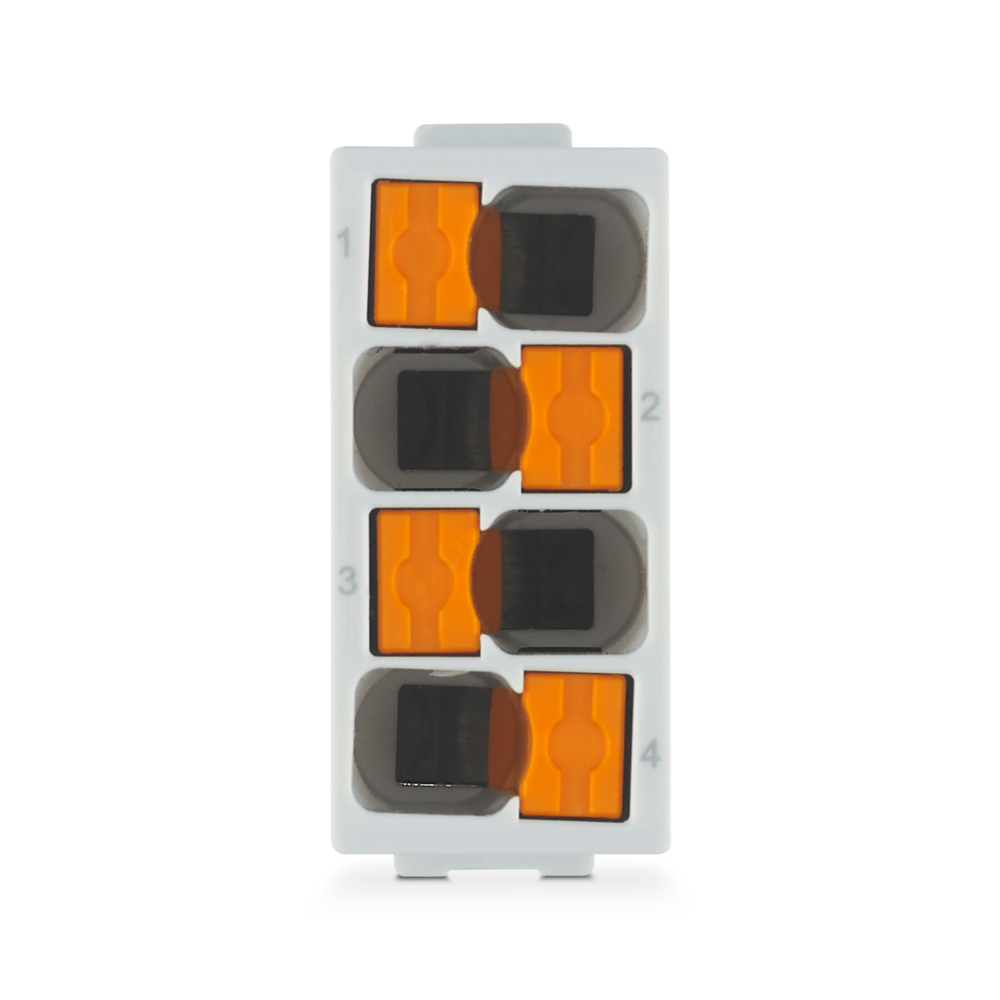

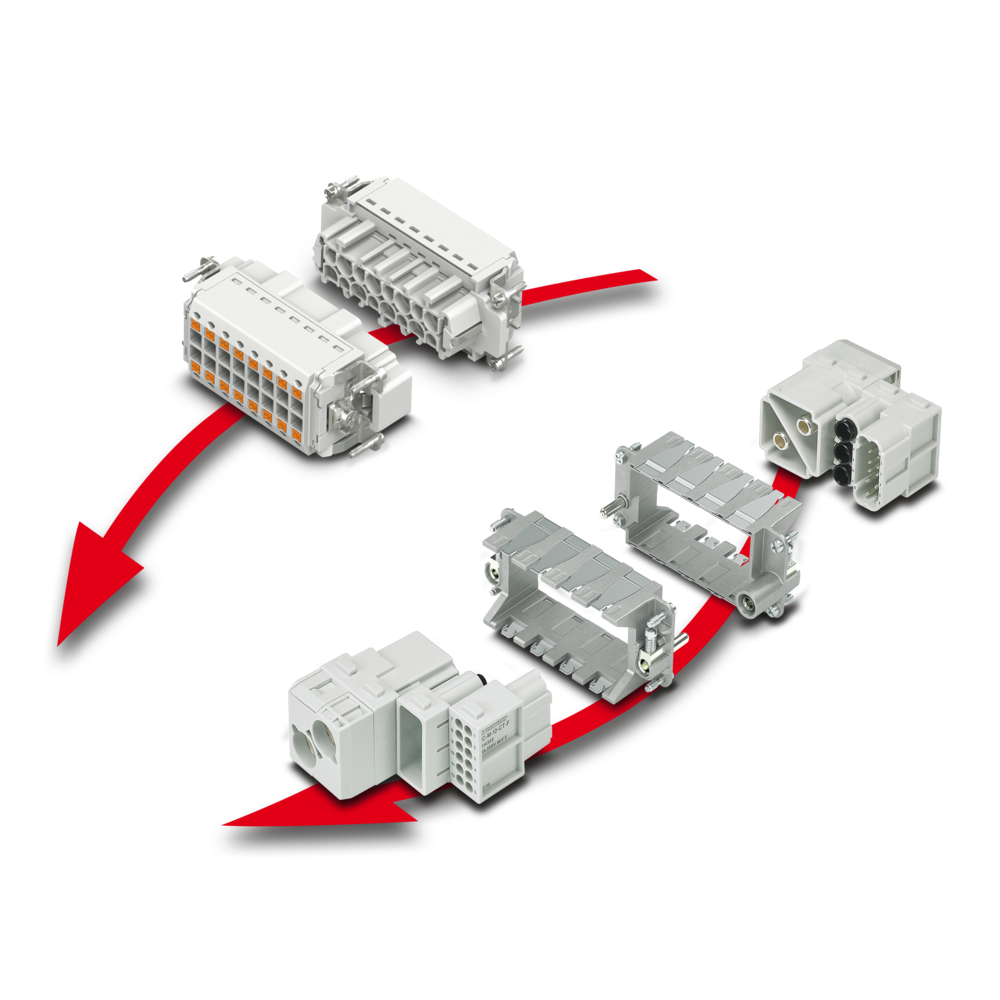

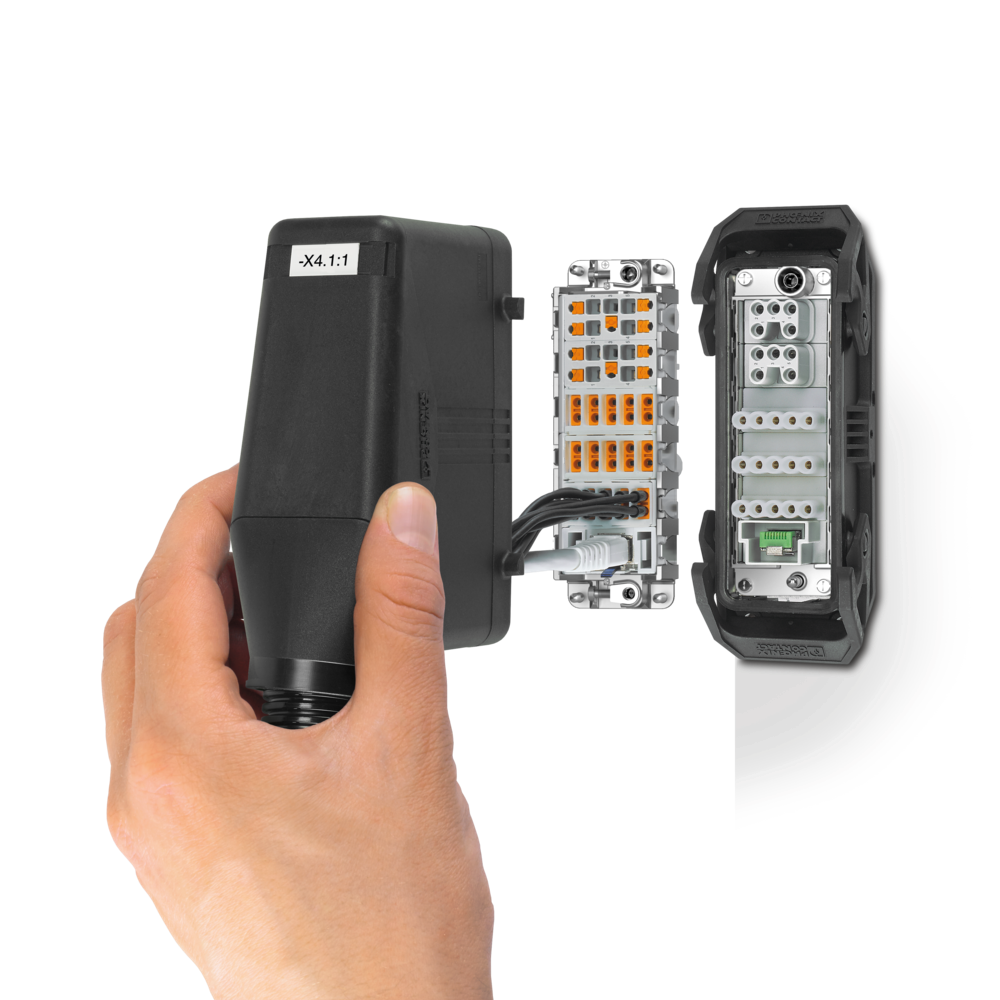

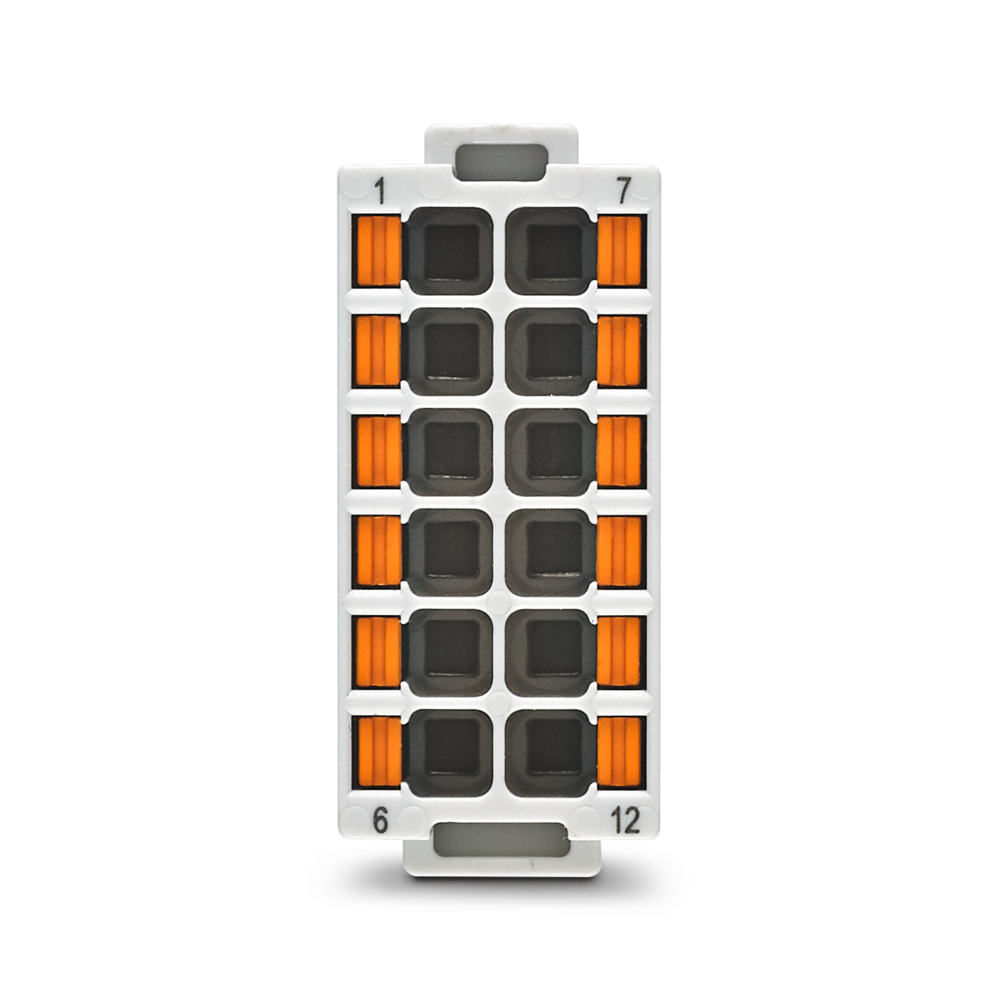

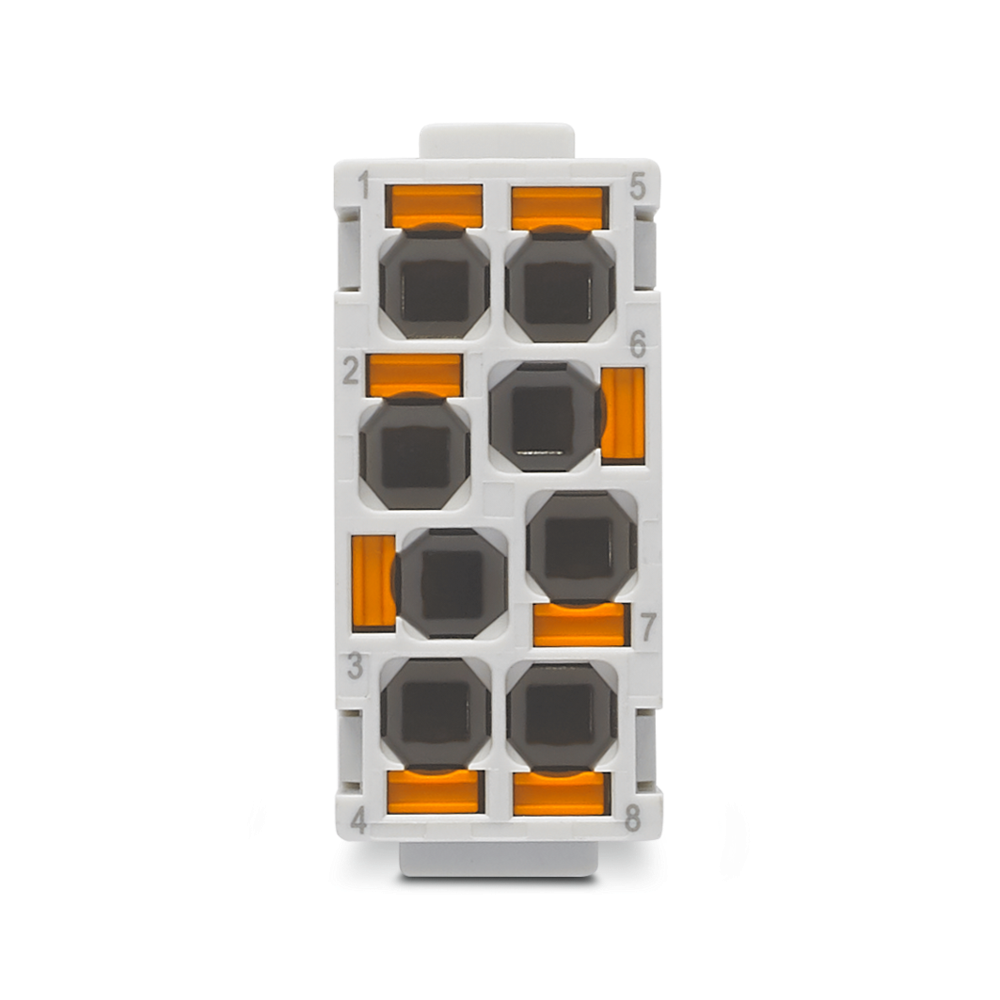

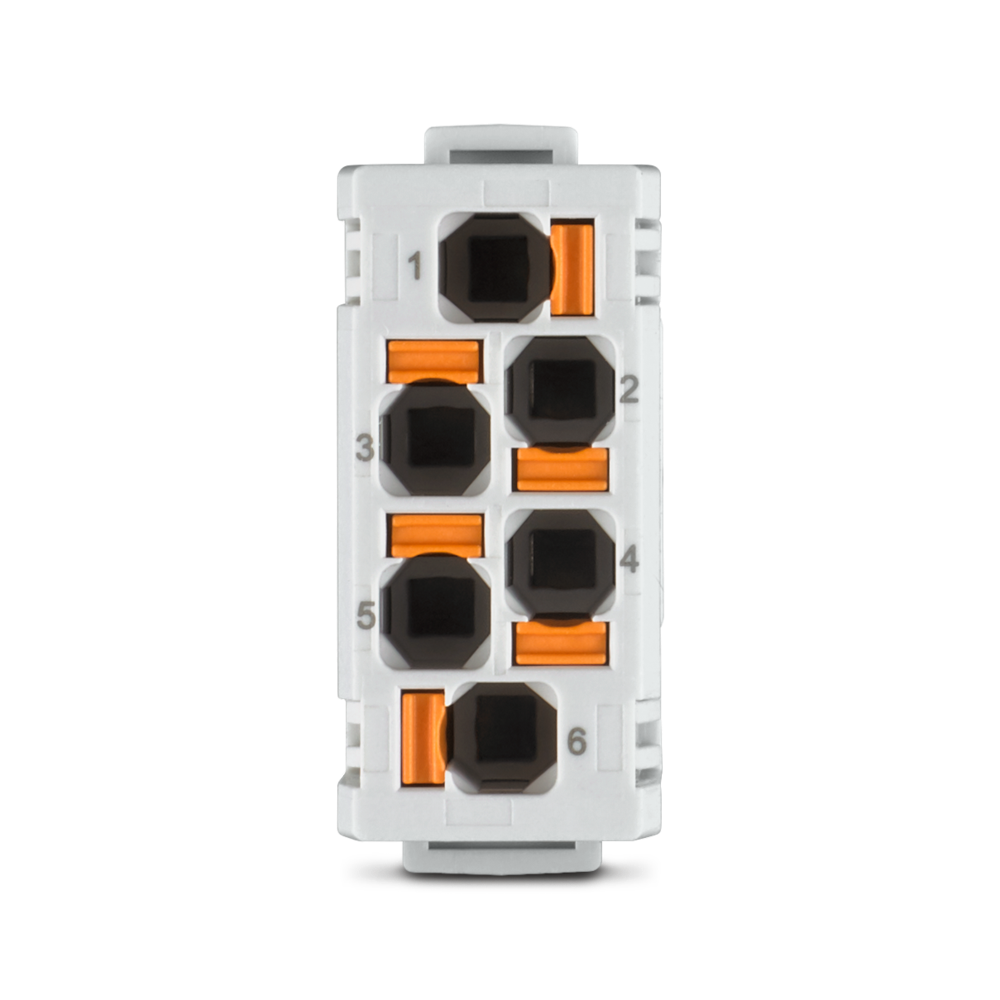

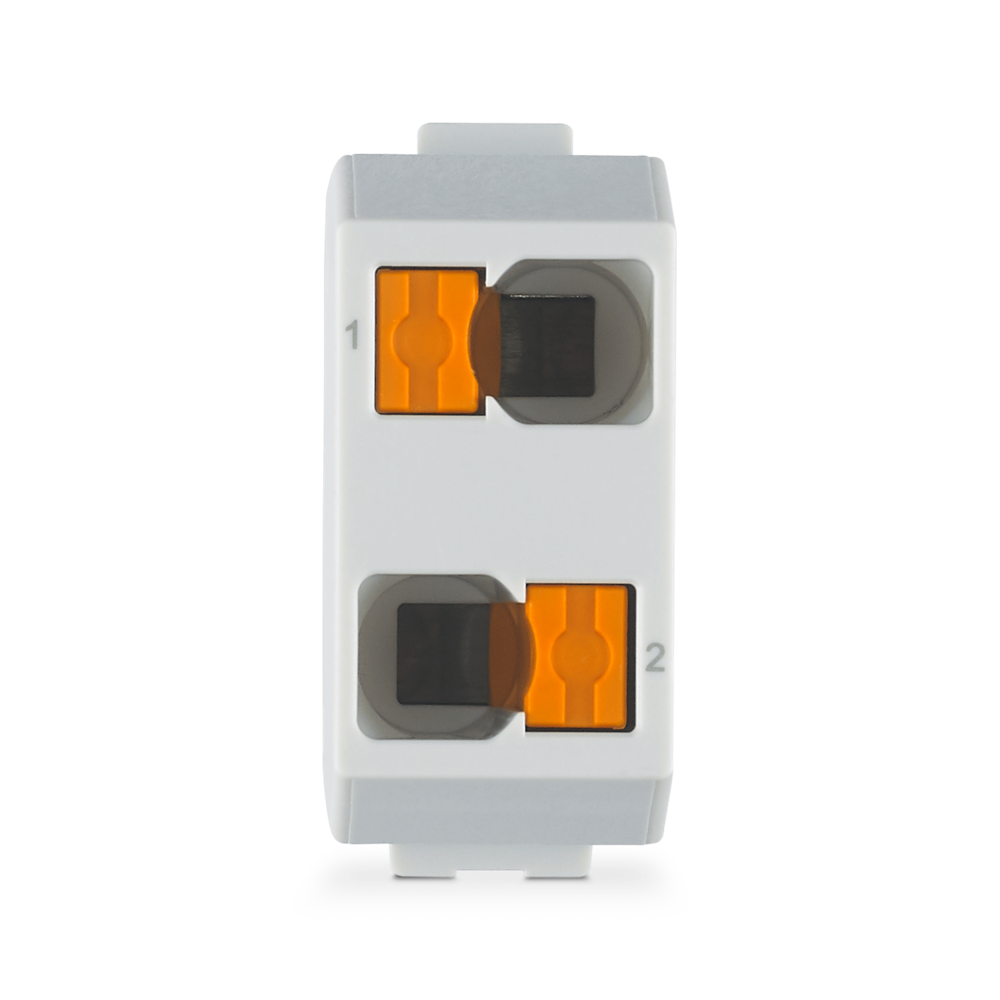

– モジュラーインサート –
信号、電源、通信、空圧ホース用など、異なる種類のインサートをフレーム内に組み合わせて使用できる
柔軟性とカスタマイズ性に優れたインサート
| 1極 | 2極 | 3極 | 4極 | 5極 | 6極 | 8極 | 12極 |
 |  |  |  | |  |  | |
| インサート極数（１スロット当たり） | 1極 | 2極 | 3極 | 4極 | 5極 | 6極 | 8極 | 12極 | ||
| 総極数 | B6 | 2スロット | 2極 | 4極 | 6極 | 8極 | 10極 | 12極 | 16極 | 24極 |
| B10 | 3スロット | 3極 | 6極 | 9極 | 12極 | 15極 | 18極 | 24極 | 36極 | |
| B16 | 4スロット | 4極 | 8極 | 12極 | 16極 | 20極 | 24極 | 32極 | 48極 | |
| B24 | 6スロット | 6極 | 12極 | 18極 | 24極 | 30極 | 36極 | 48極 | 72極 | |

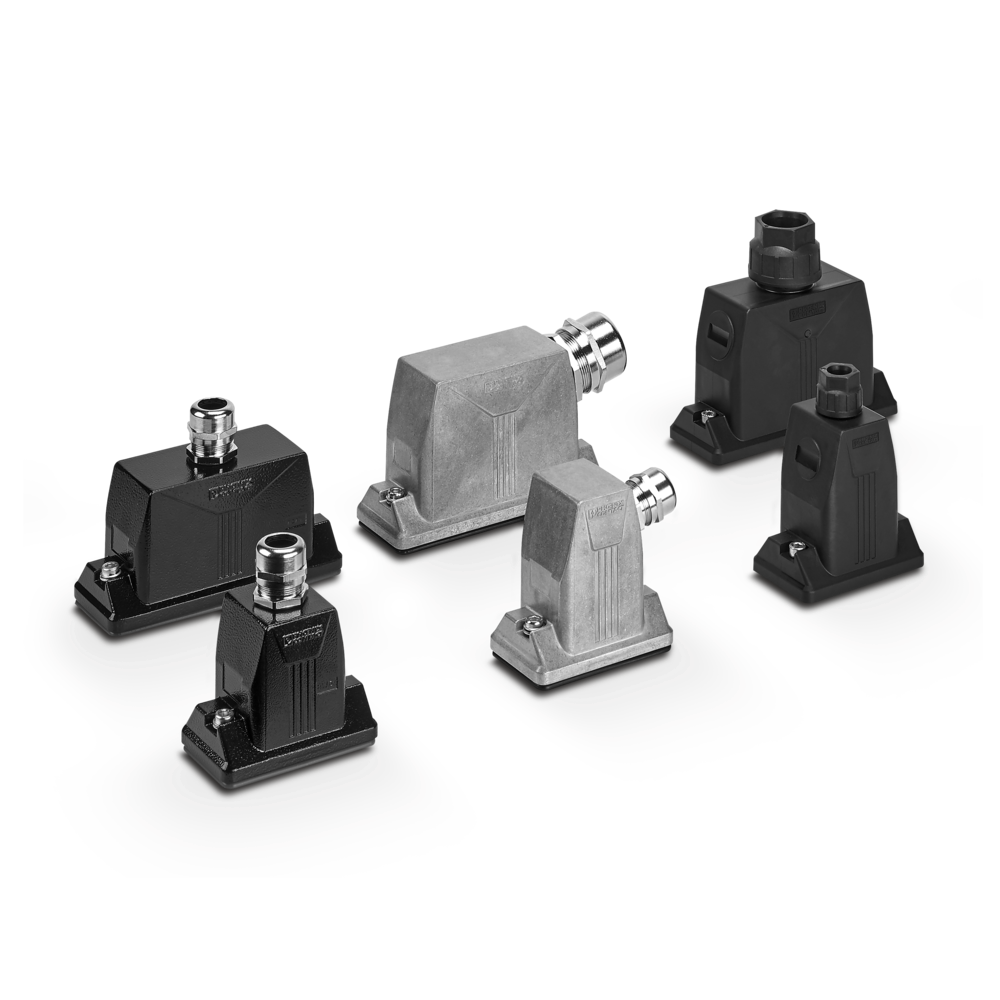

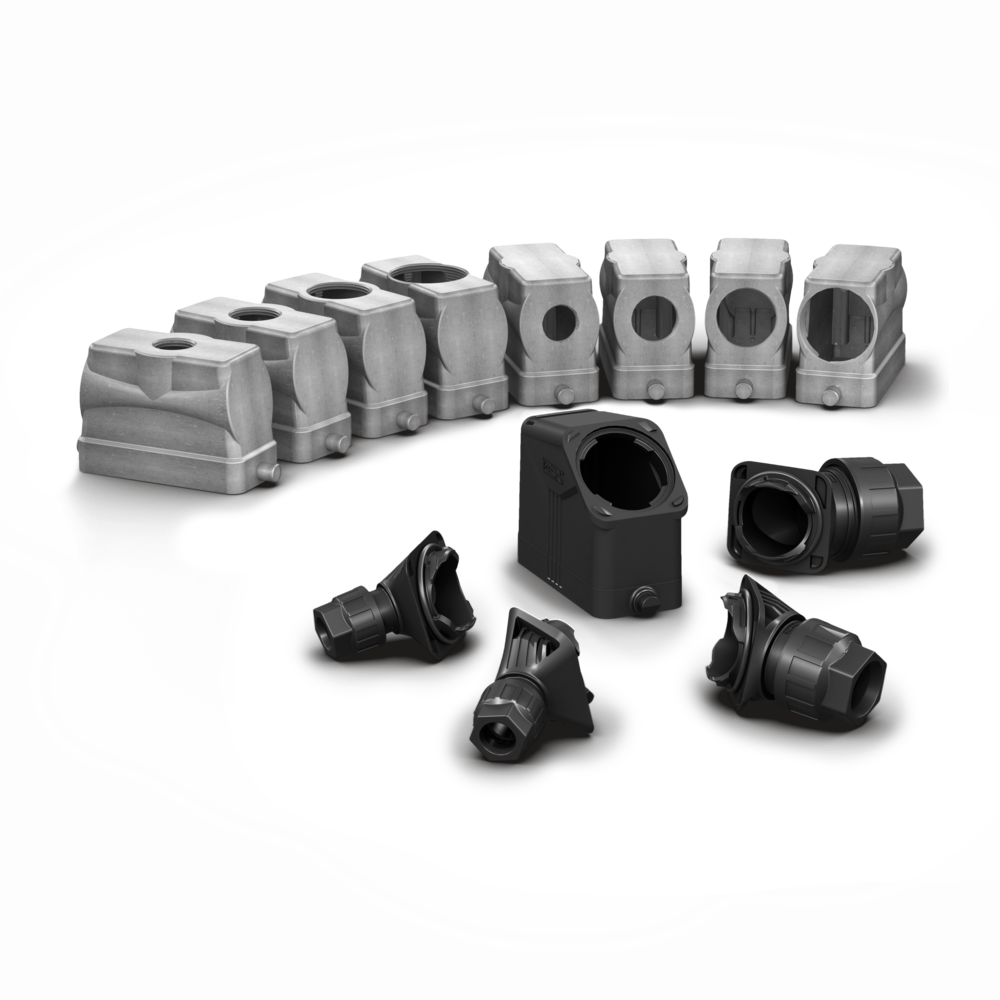

ハウジング

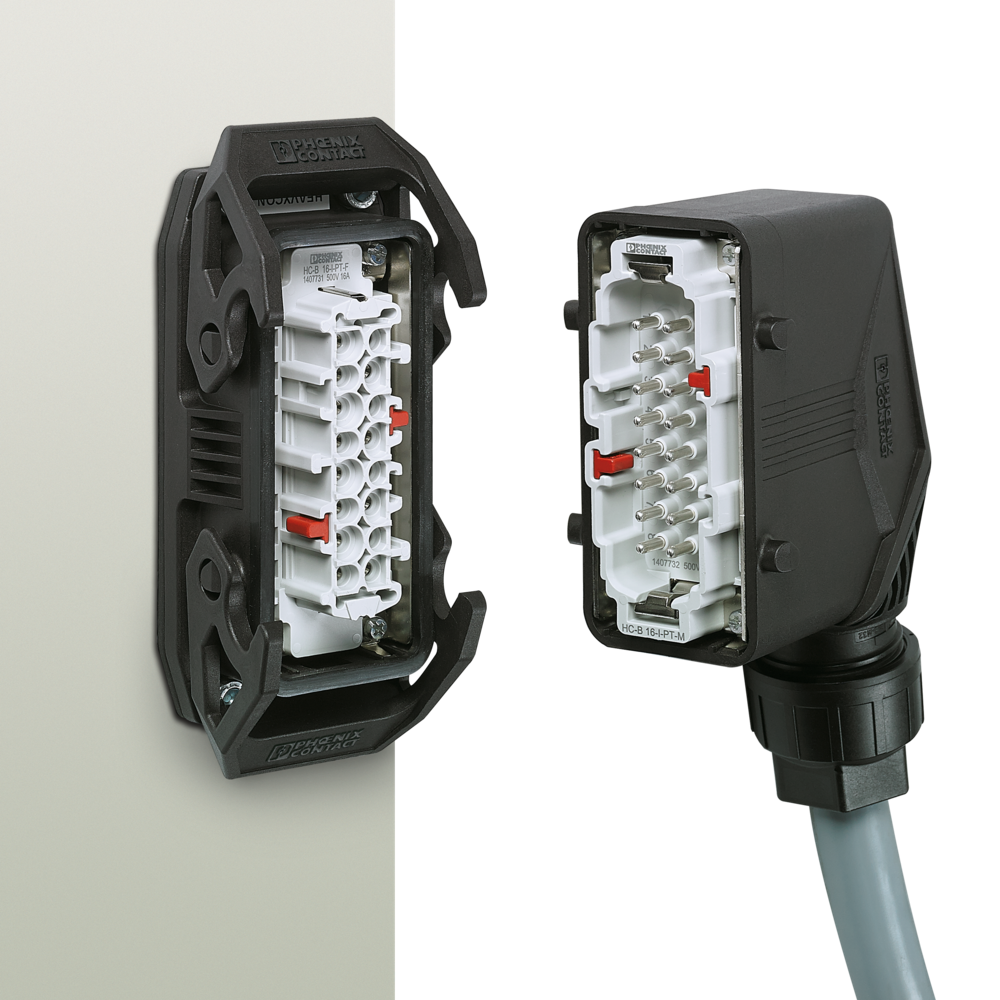

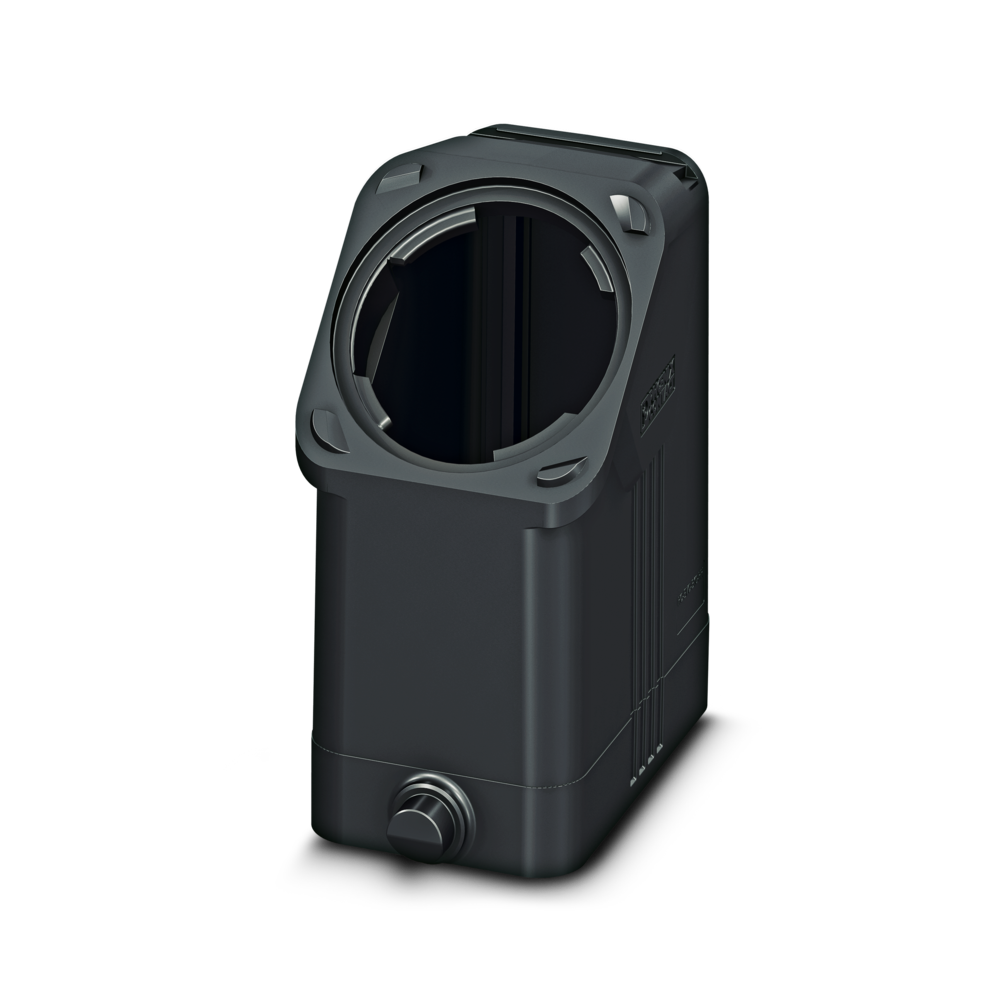

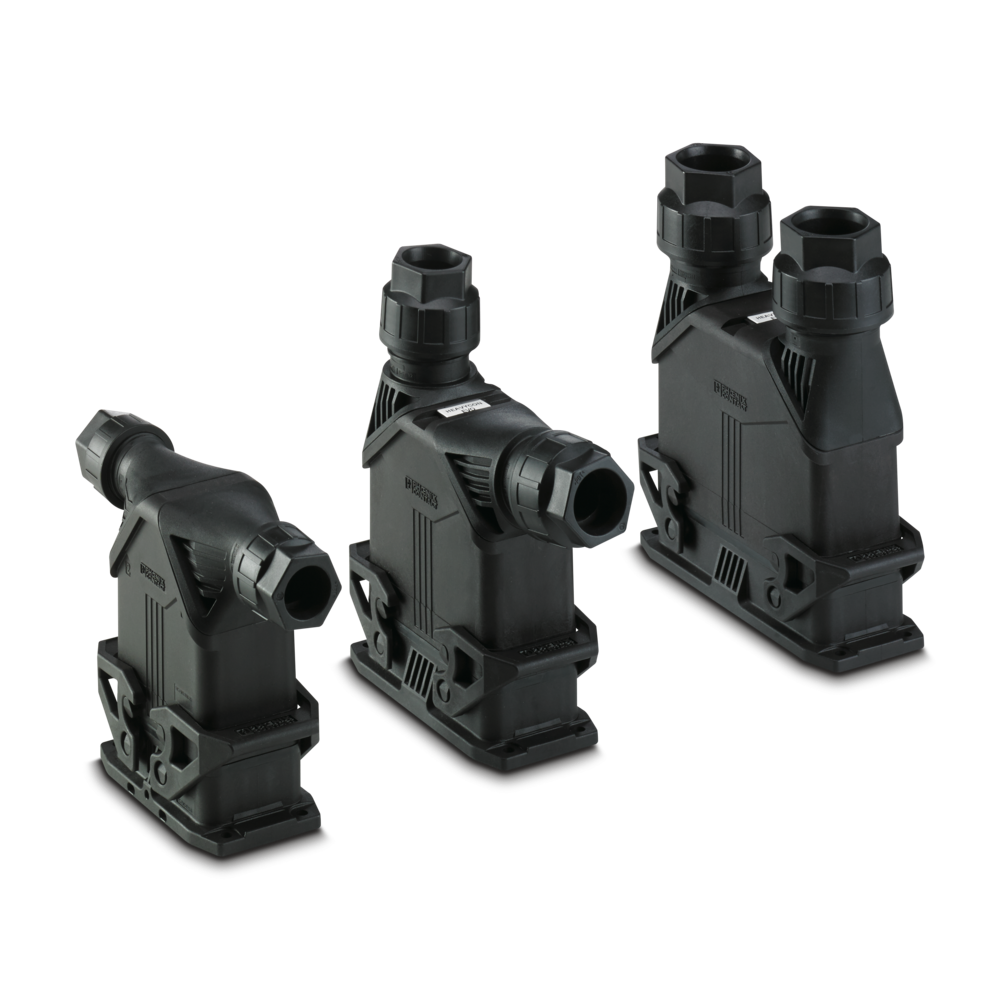

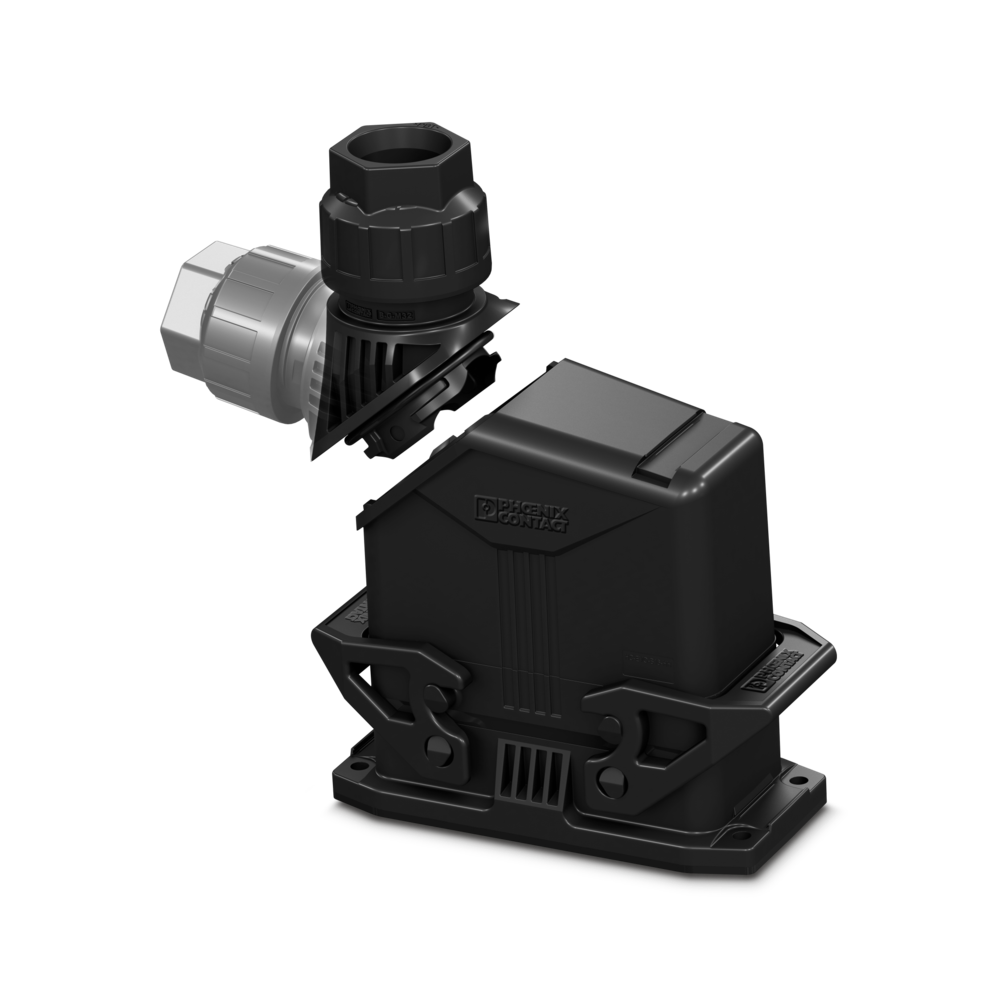

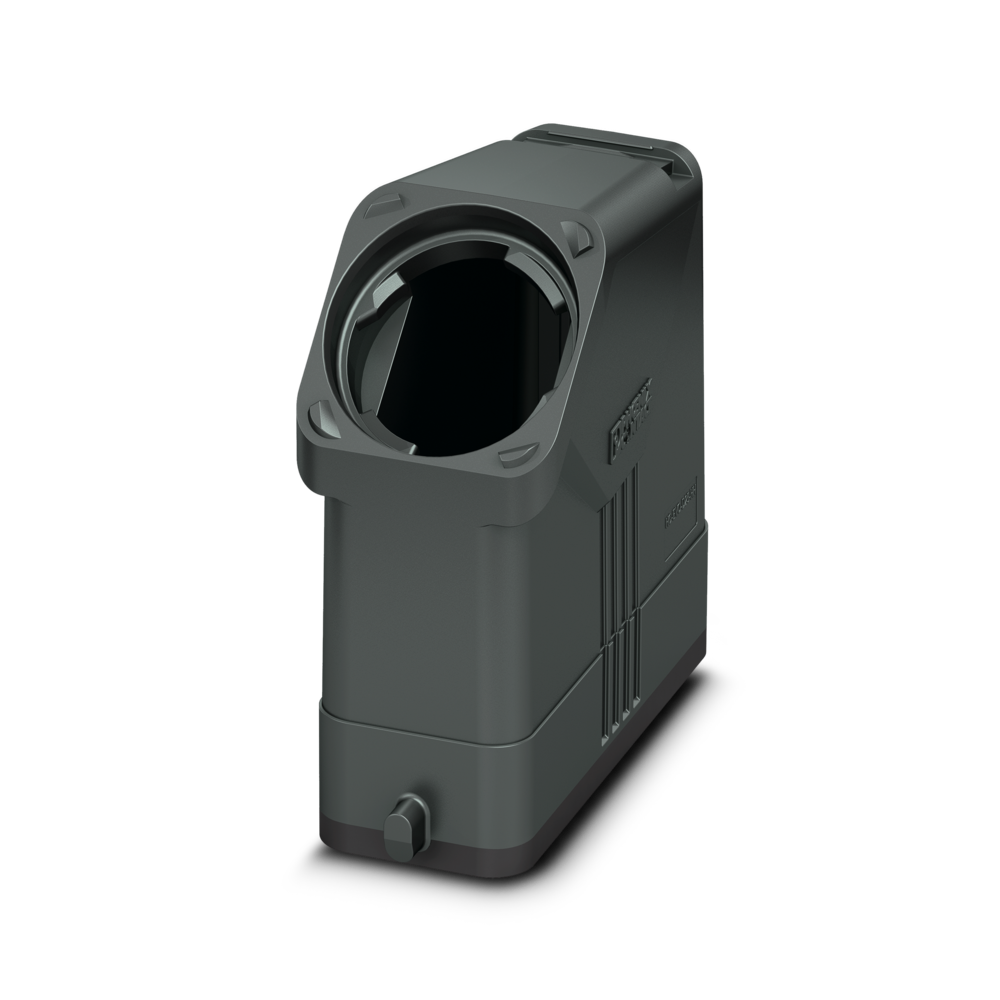

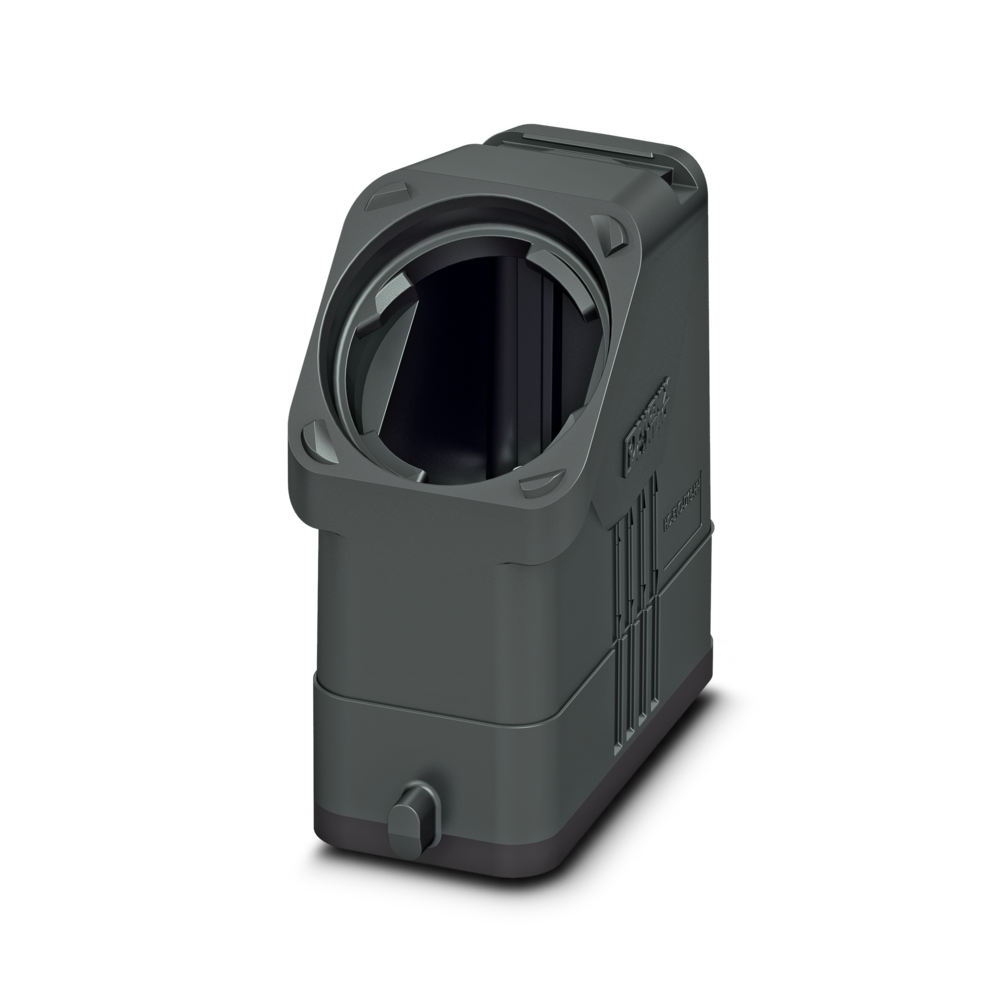

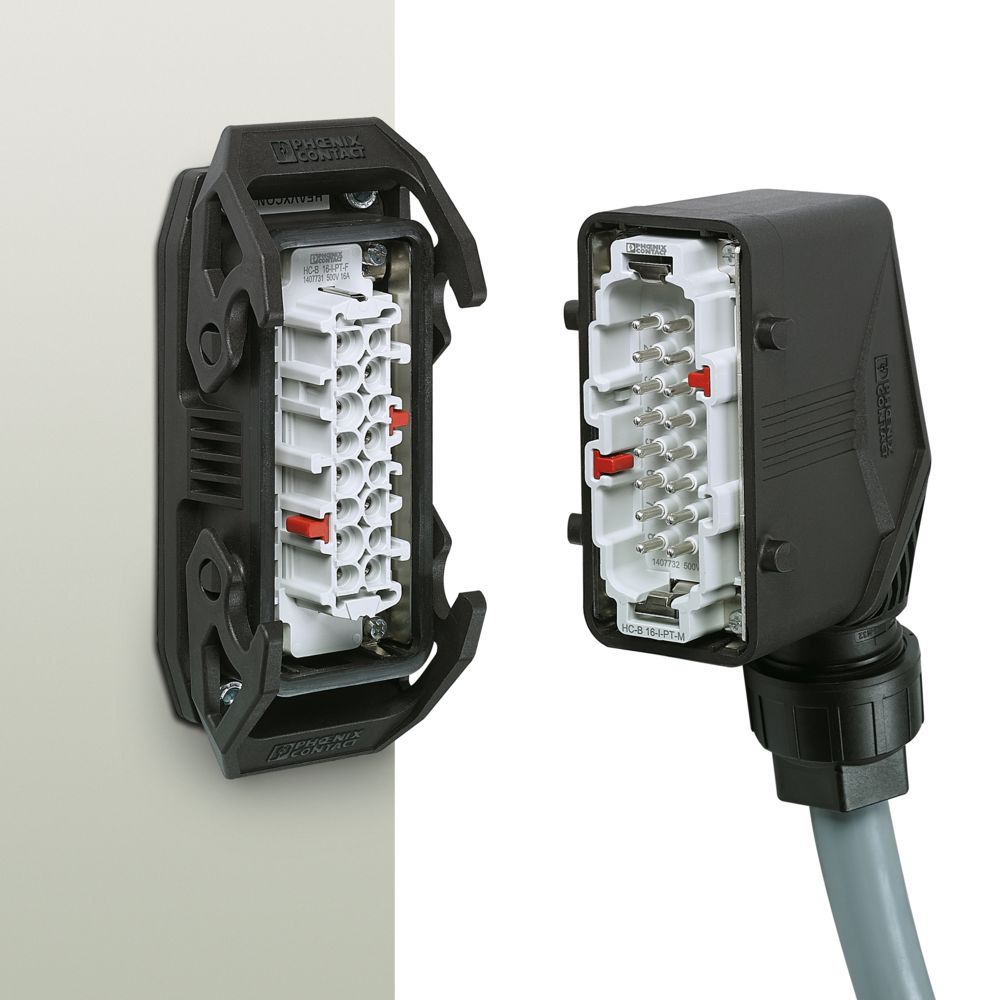

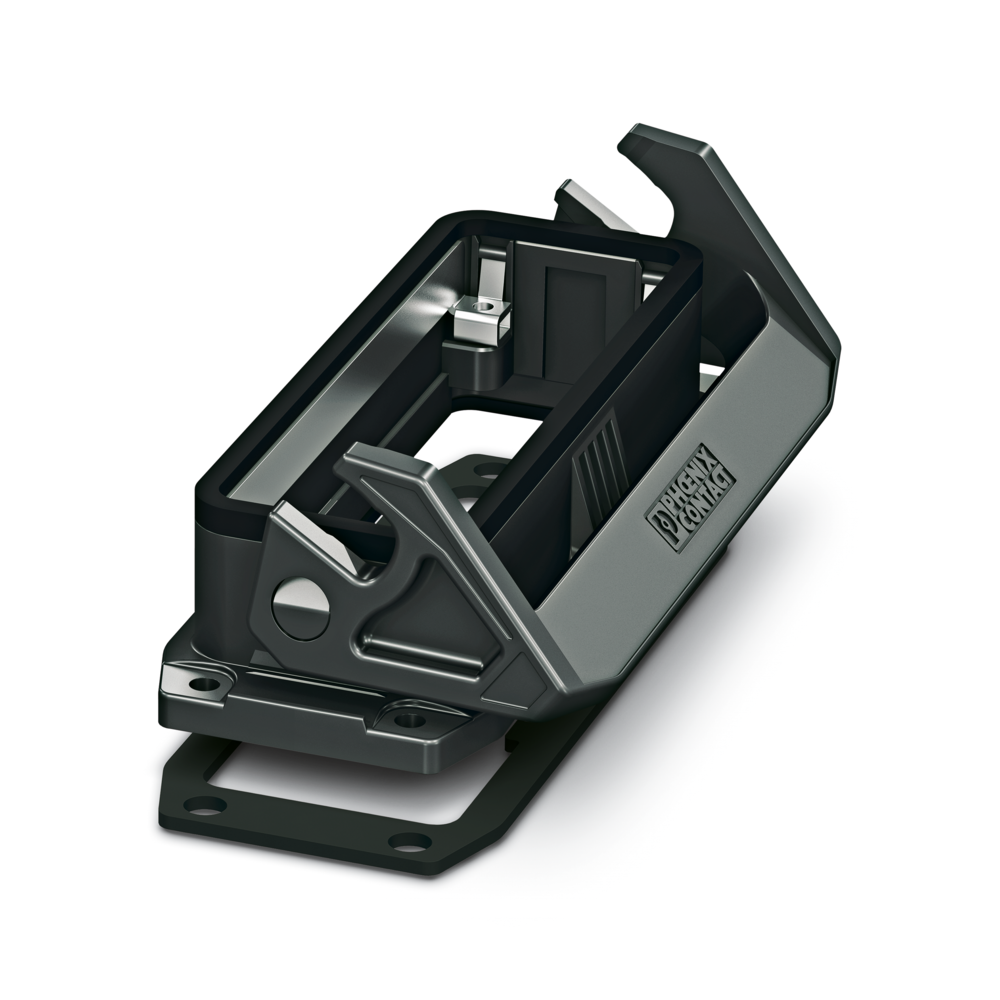

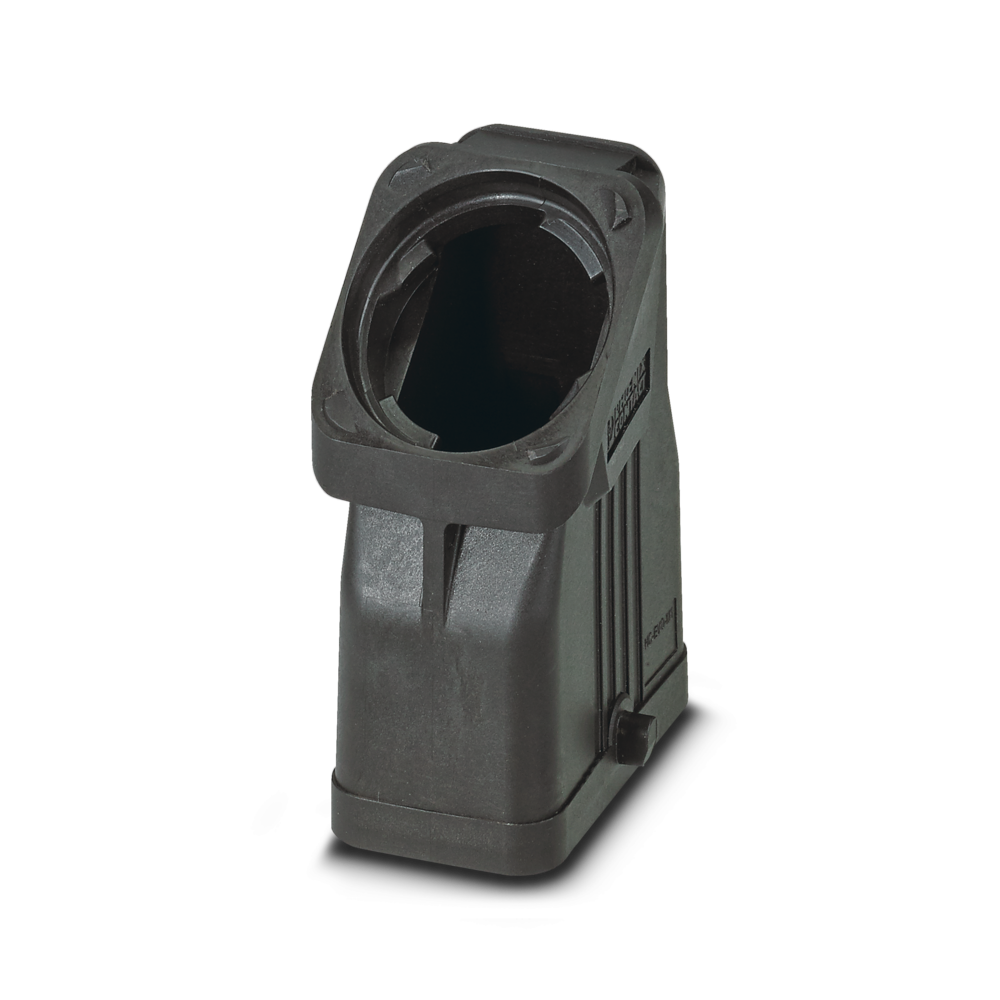

HEAVYCON EVO
（ヘビコン エヴォ）
HEAVYCON EVOのハウジングはポリアミド製の樹脂素材を採用しており、金属製ハウジングに比べてコストを抑えることができます。保護等級はIP66、難燃性はV0グレードに対応。さらに、樹脂ハウジングは柔軟性があり衝撃を吸収しやすいため、金属製に劣らない高い堅牢性を実現しています。

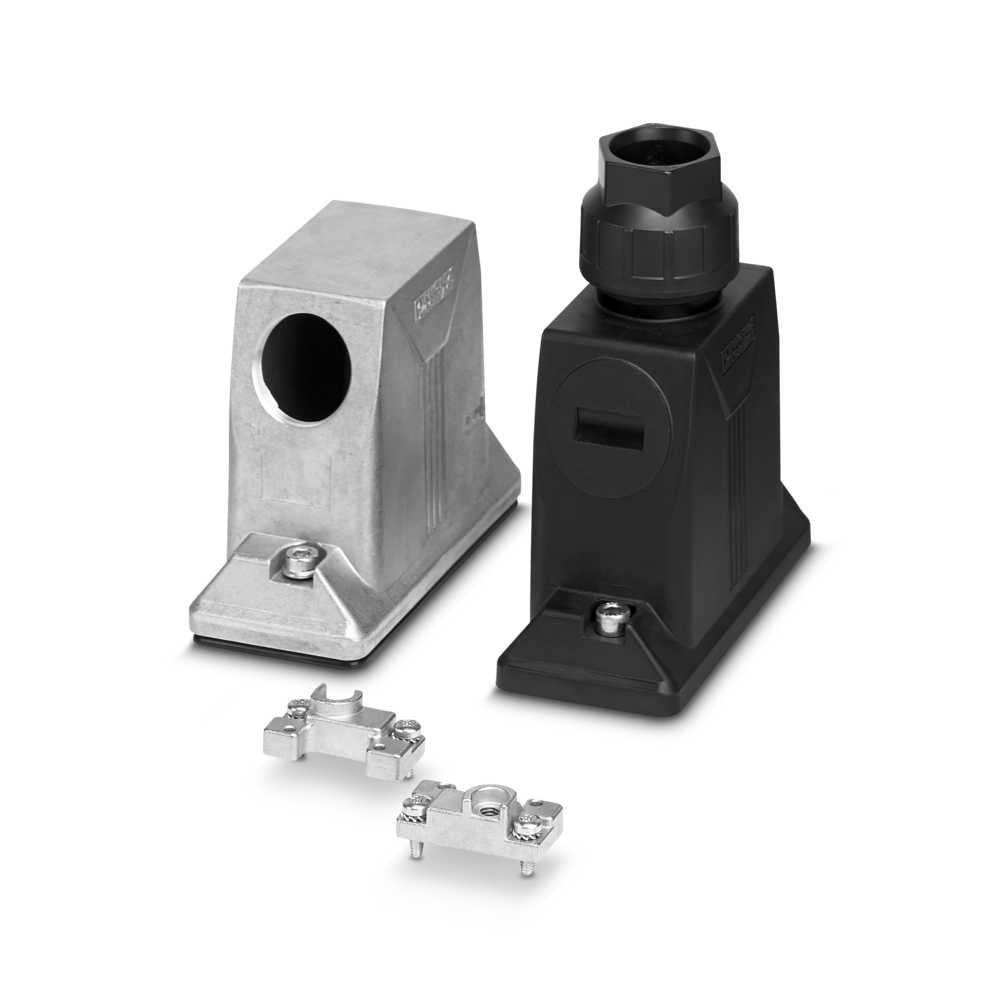

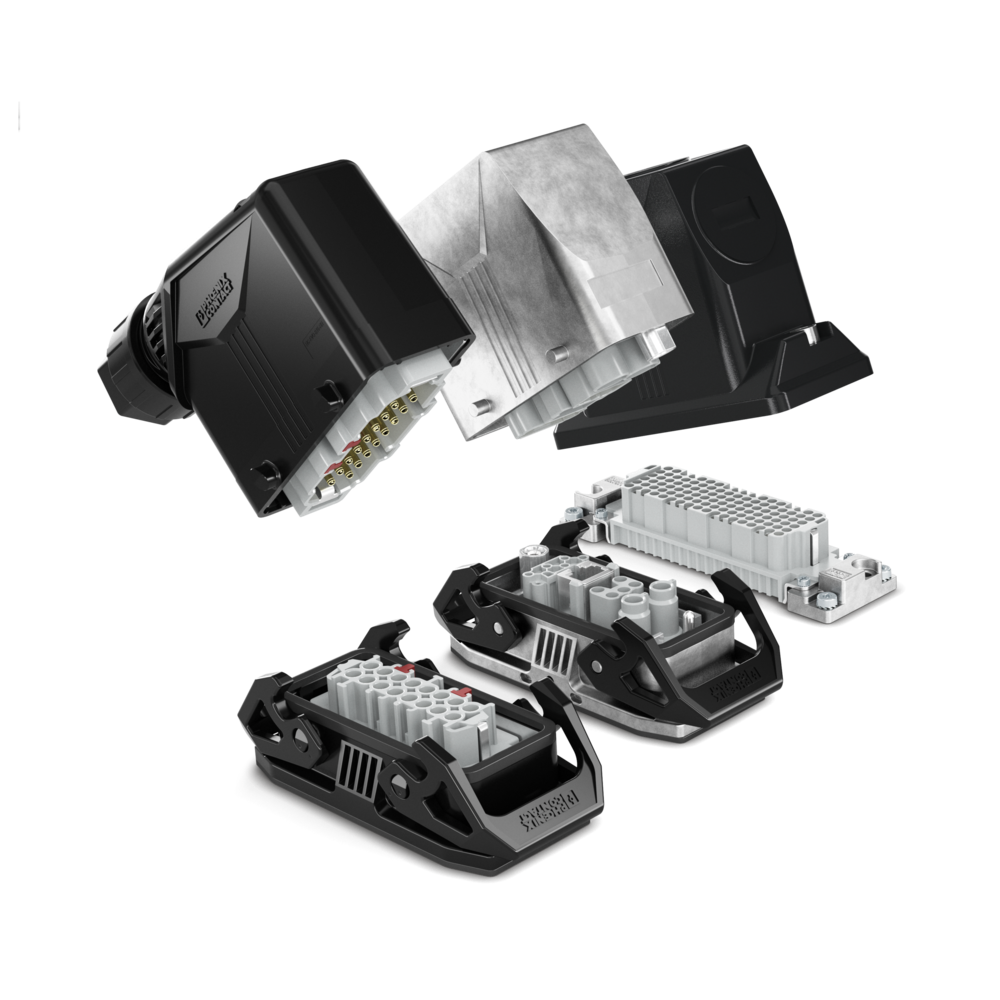

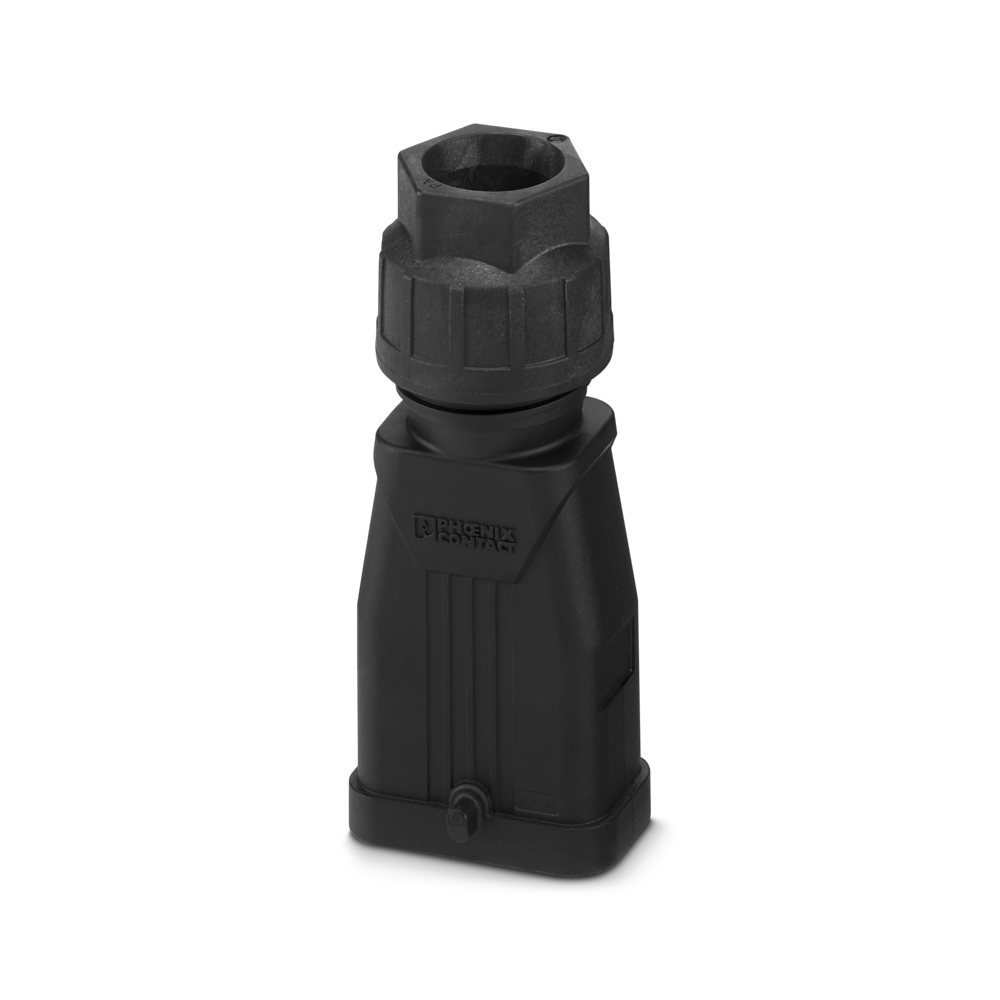

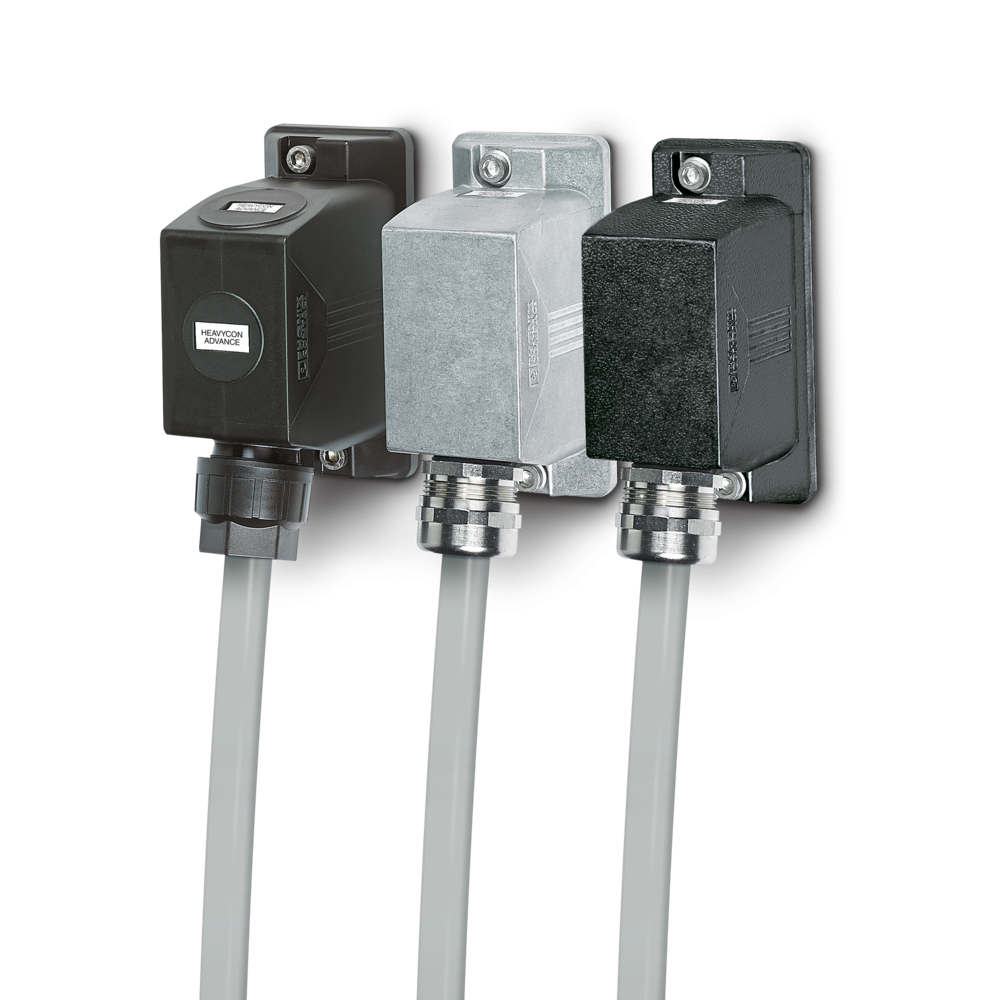

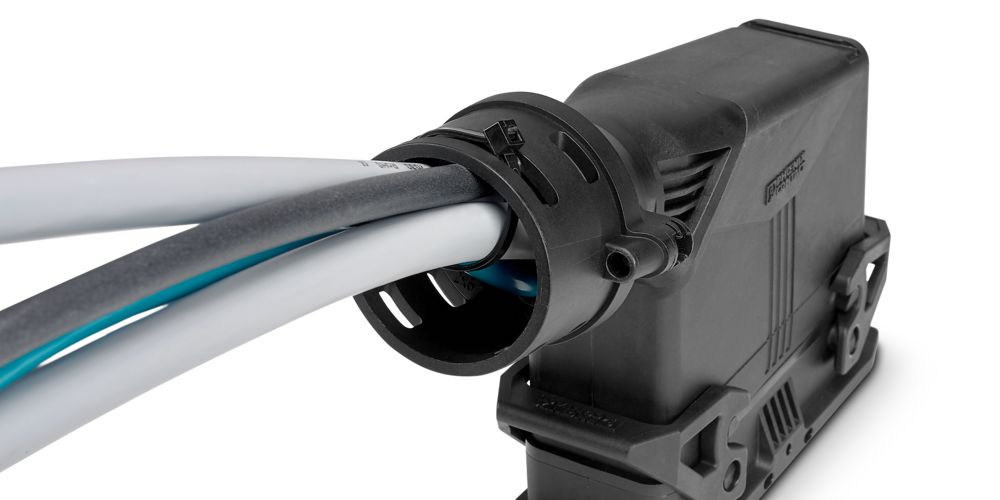

HEAVYCON ADVANCE
（ヘビコン アドバンス）
ベースマウントが不要なため、スリーブハウジングをそのままパネルに取り付けることができ、ハウジング全体の高さを抑えることが可能です。また、樹脂製ハウジングはケーブルグランド一体型の設計となっており、他シリーズと比べてコスト面でも優れており、コンパクトかつ経済的なソリューションを実現します。

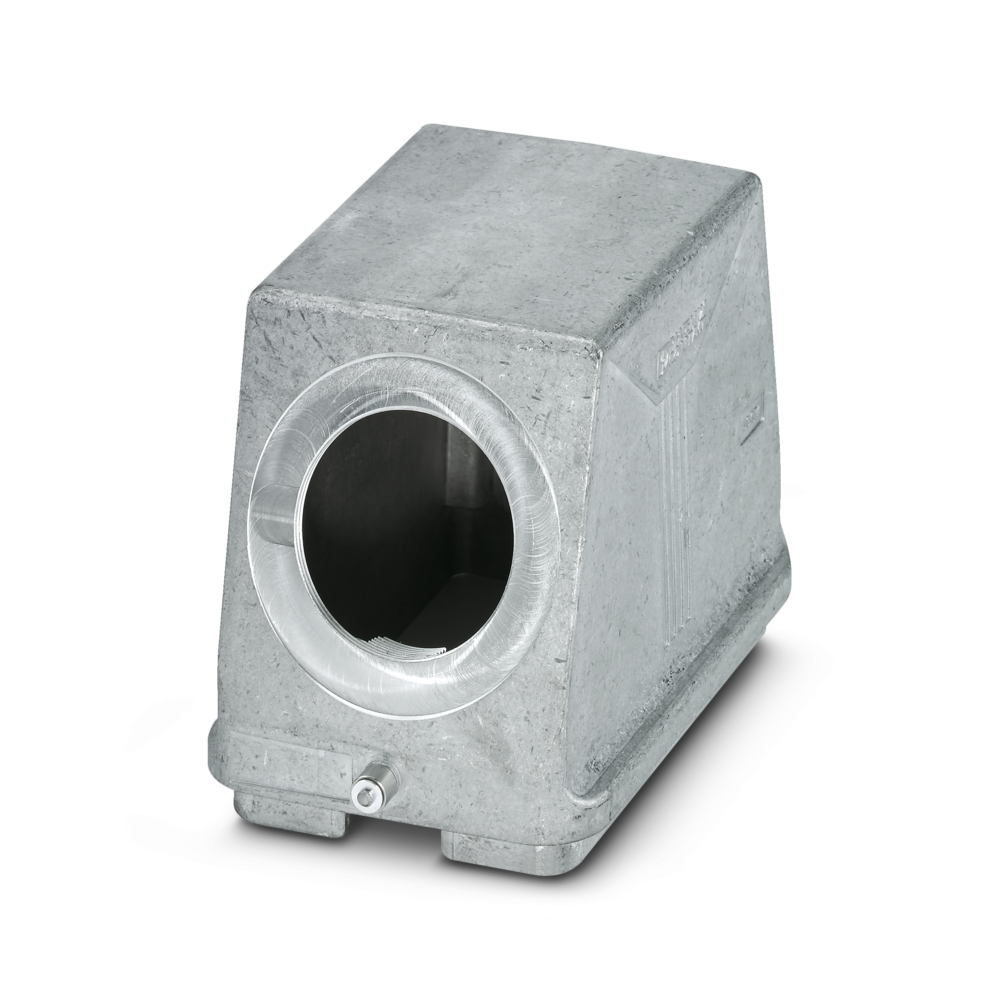

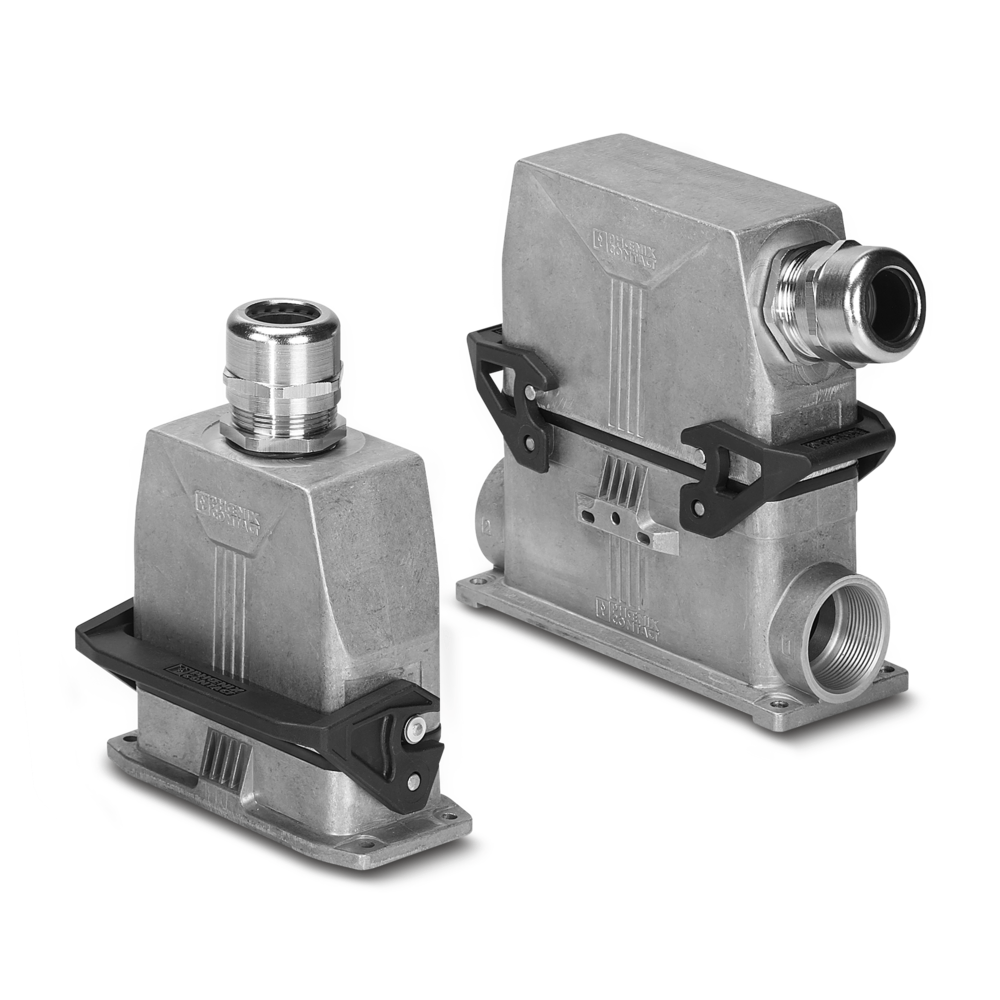

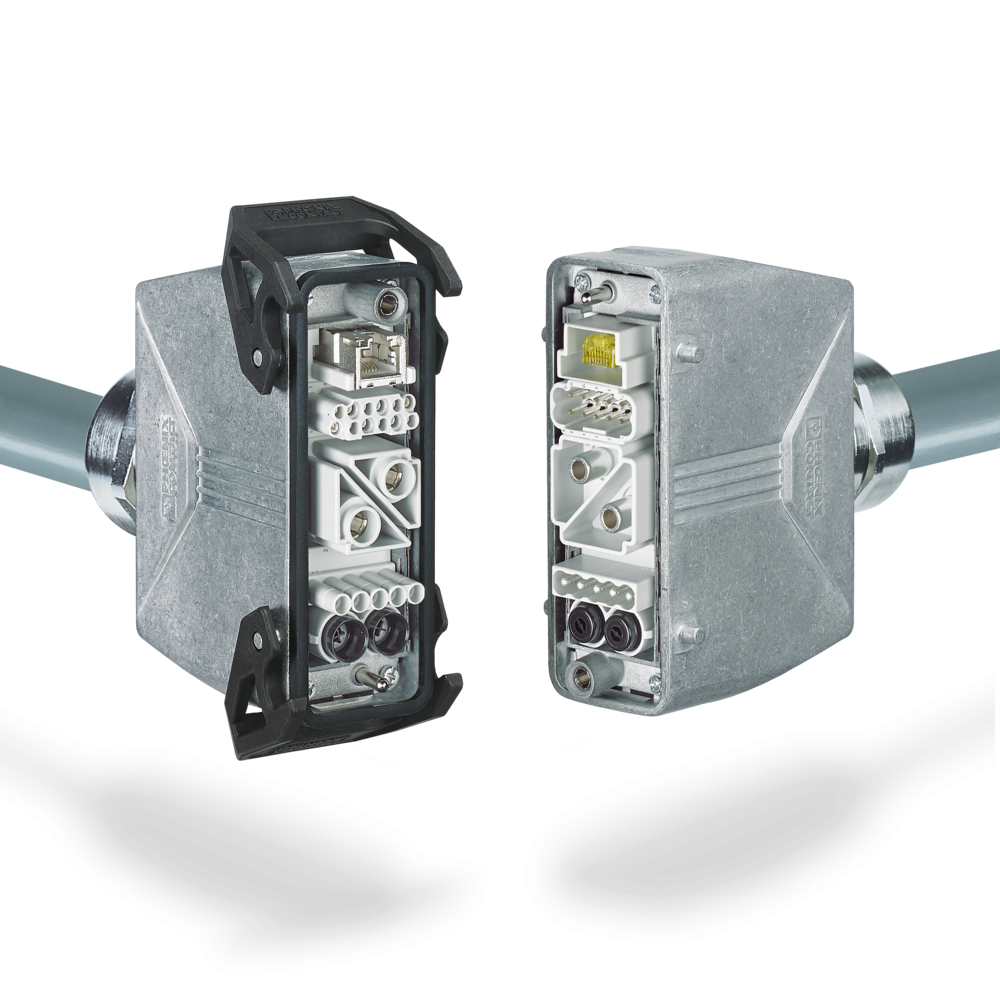

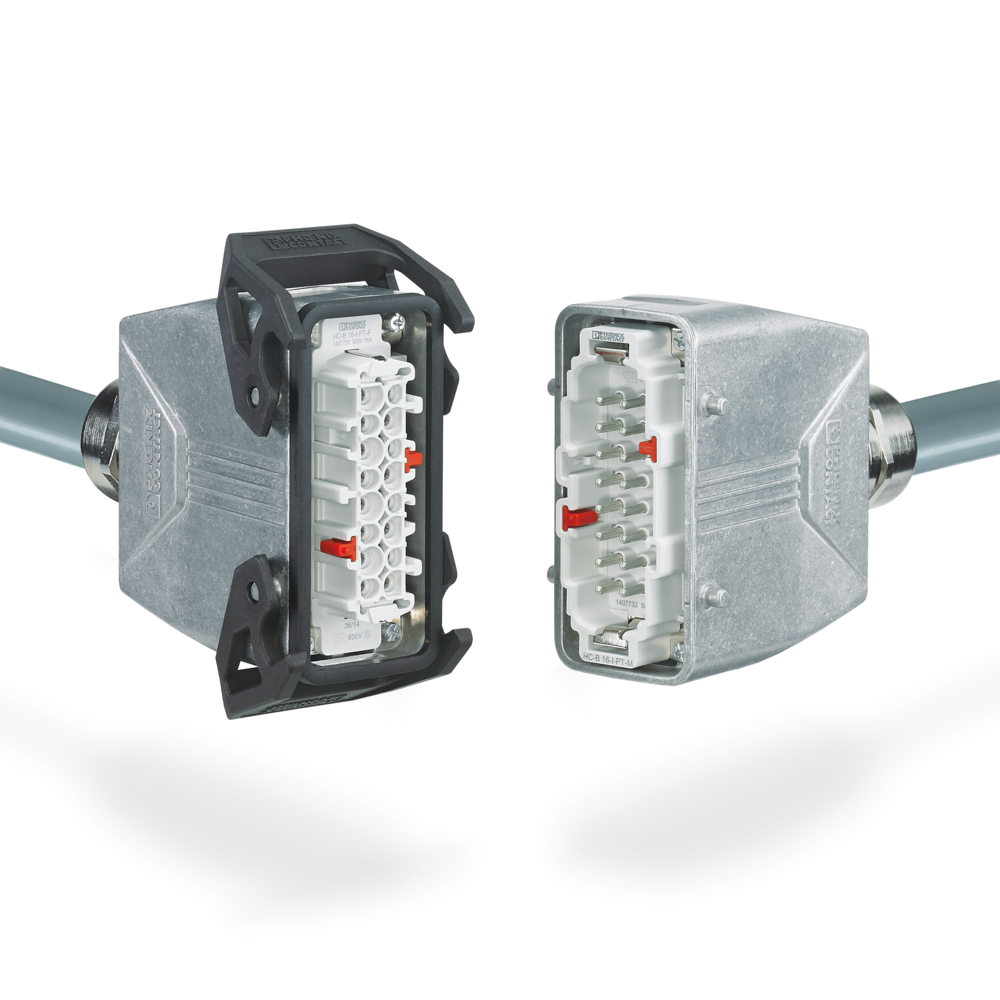

HEAVYCON STANDARD
（ヘビコン スタンダード）

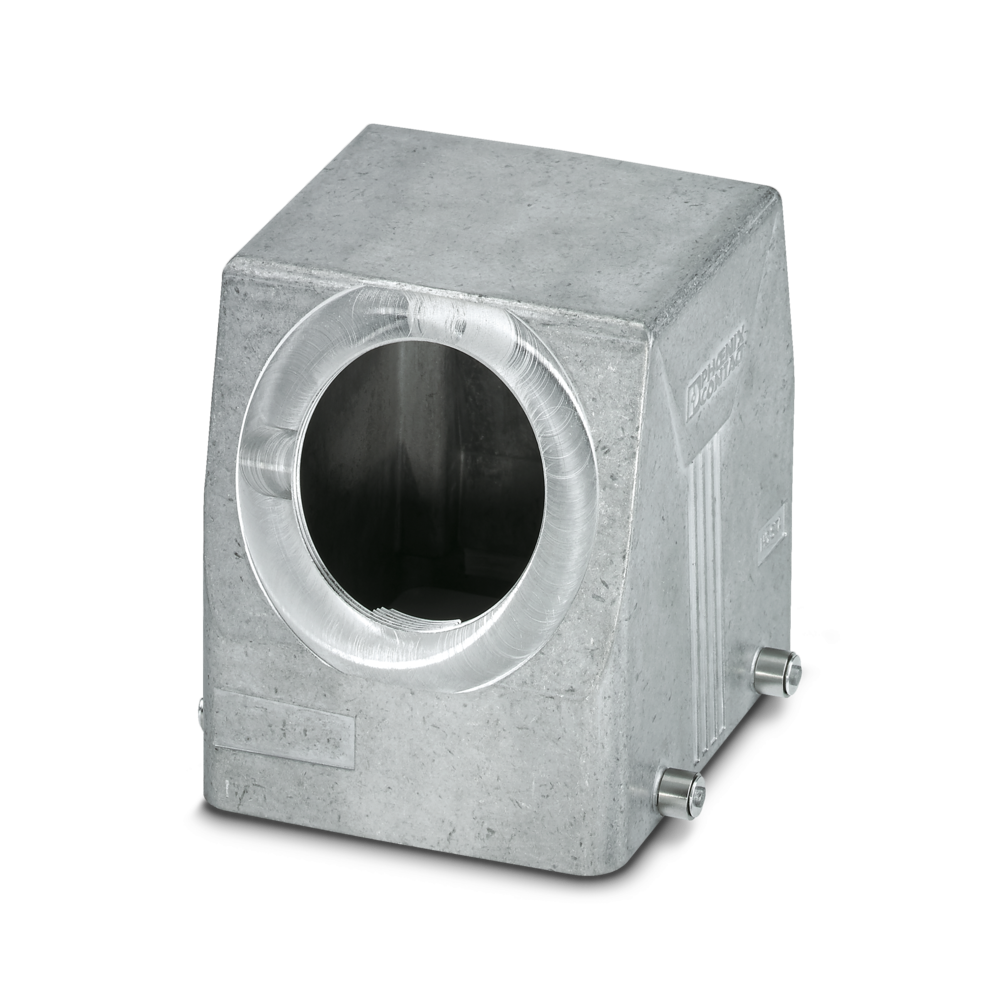

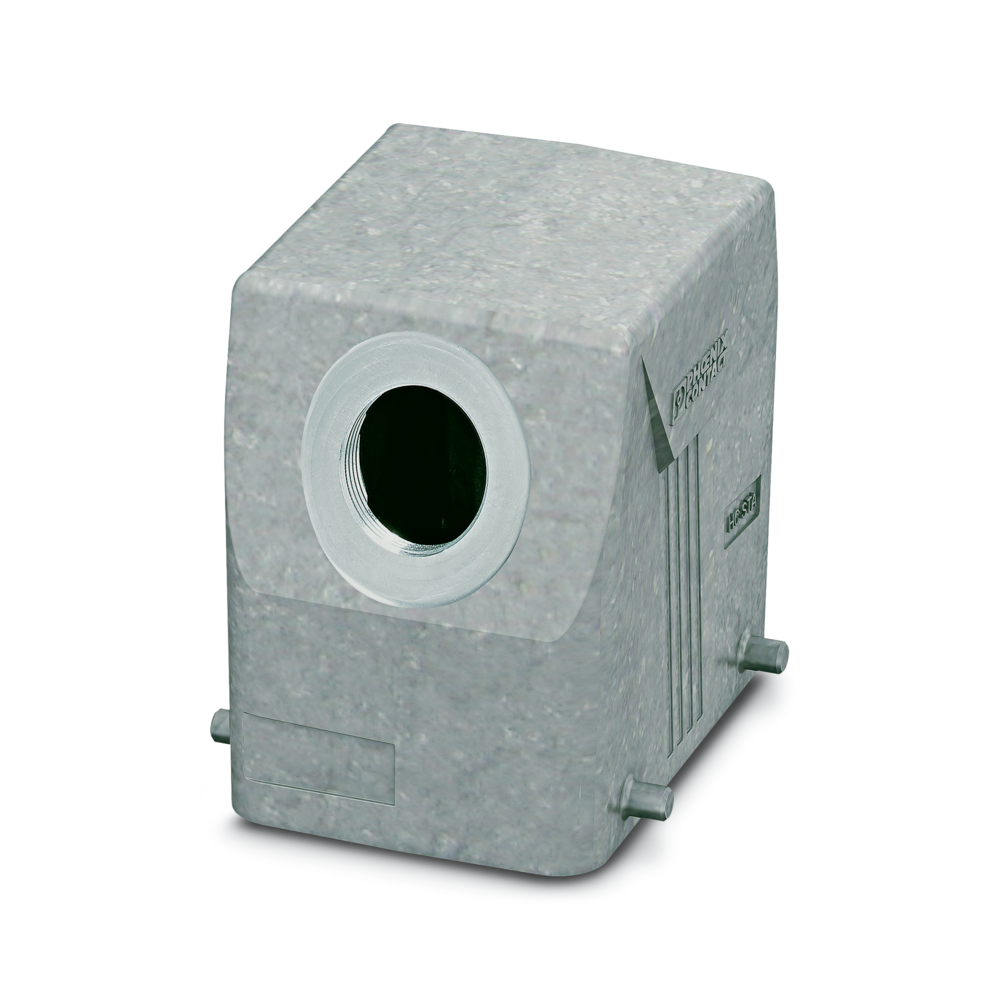

HEAVYCON STANDARDは、一般的なヘビーデューティコネクタに使用されているアルミダイキャスト製の金属ハウジングを採用しており、高い堅牢性と耐久性を備えています。過酷な産業環境でも安心して使用できる、信頼性の高いハウジングです。

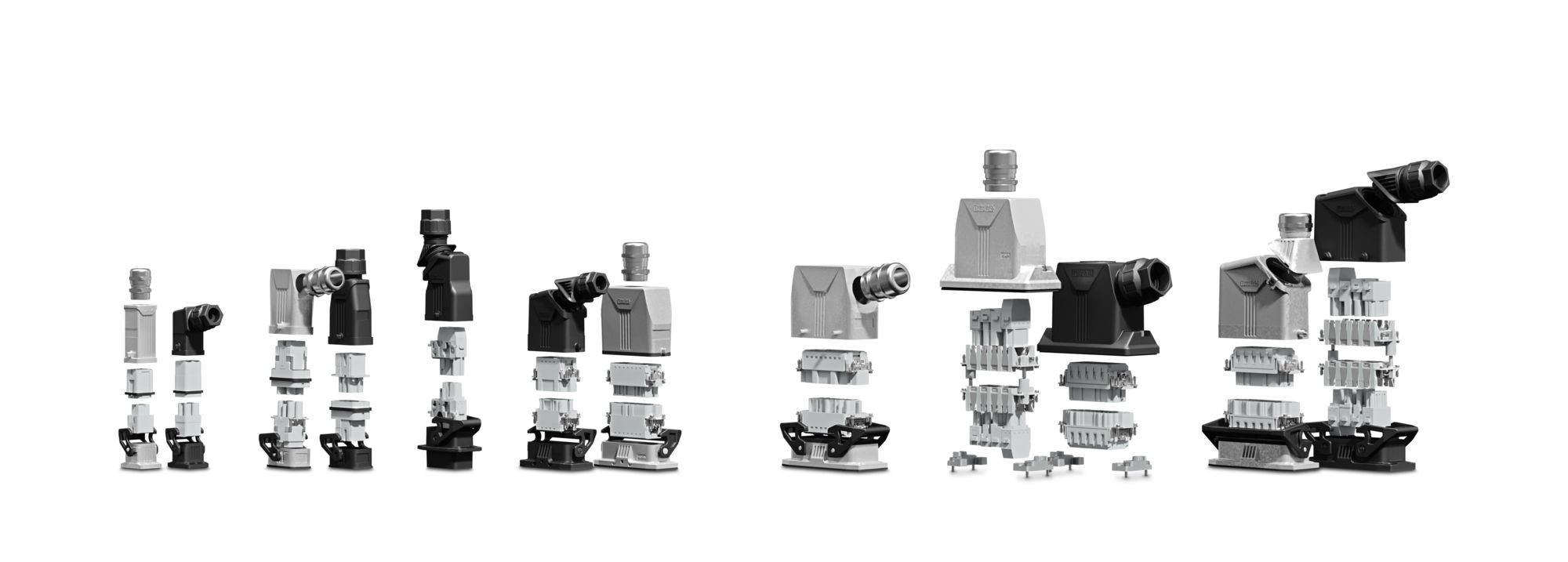

ハウジングサイズ
ヘビーデューティコネクタのハウジングサイズは、コネクタの外形寸法や取付け寸法を表すもので、使用する極数や電流容量、設置スペースに応じて選定されます。サイズは例えば「サイズ6」、「サイズ10」、「サイズ24」などのように分類され、それぞれに対応するインサートやアクセサリがあります。
サイズが大きくなるほど、より多くの極数を収容できるため、複雑な配線や多配線の用途に適しています。一方で、設置スペースが限られている場合は、必要最小限のサイズを選ぶことで、効率的なレイアウトが可能になります。
このように、ハウジングサイズは機器設計や配線計画において非常に重要な要素であり、性能と設置条件のバランスを考慮して選定されます。
標準サイズ

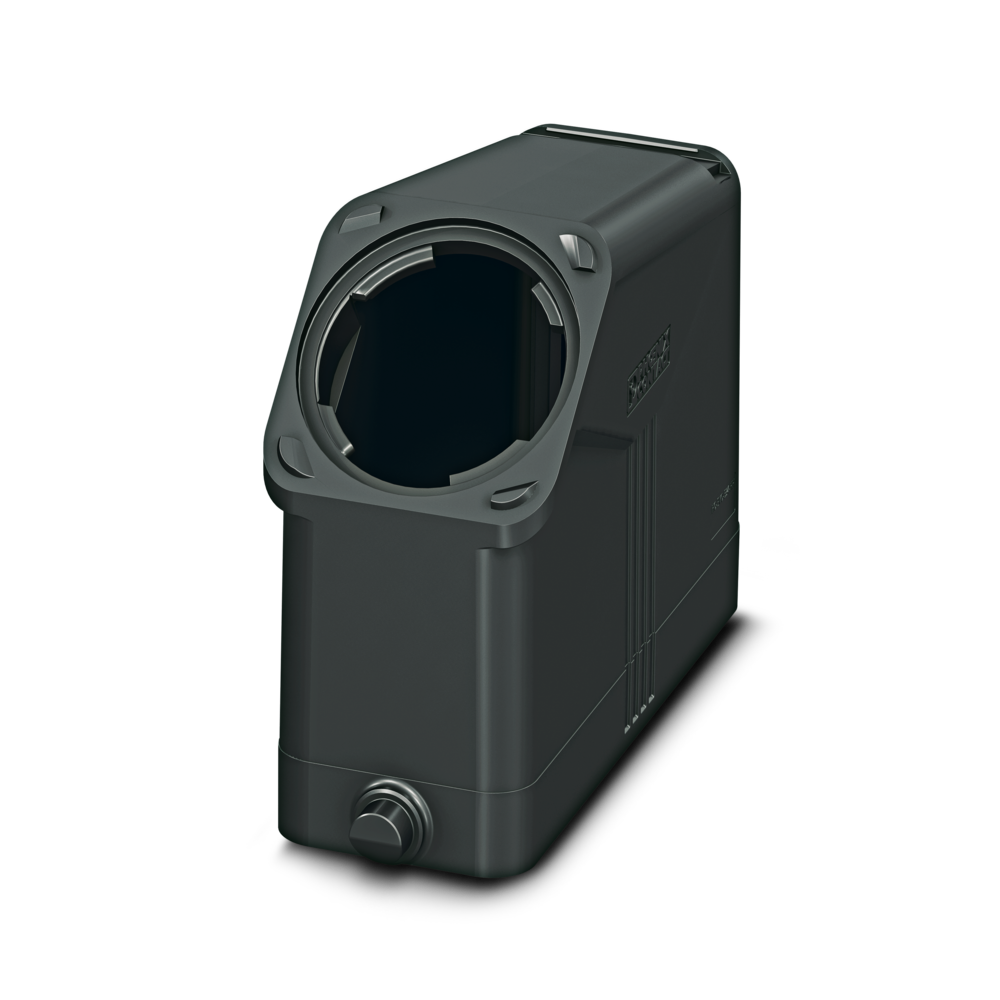

大型サイズ

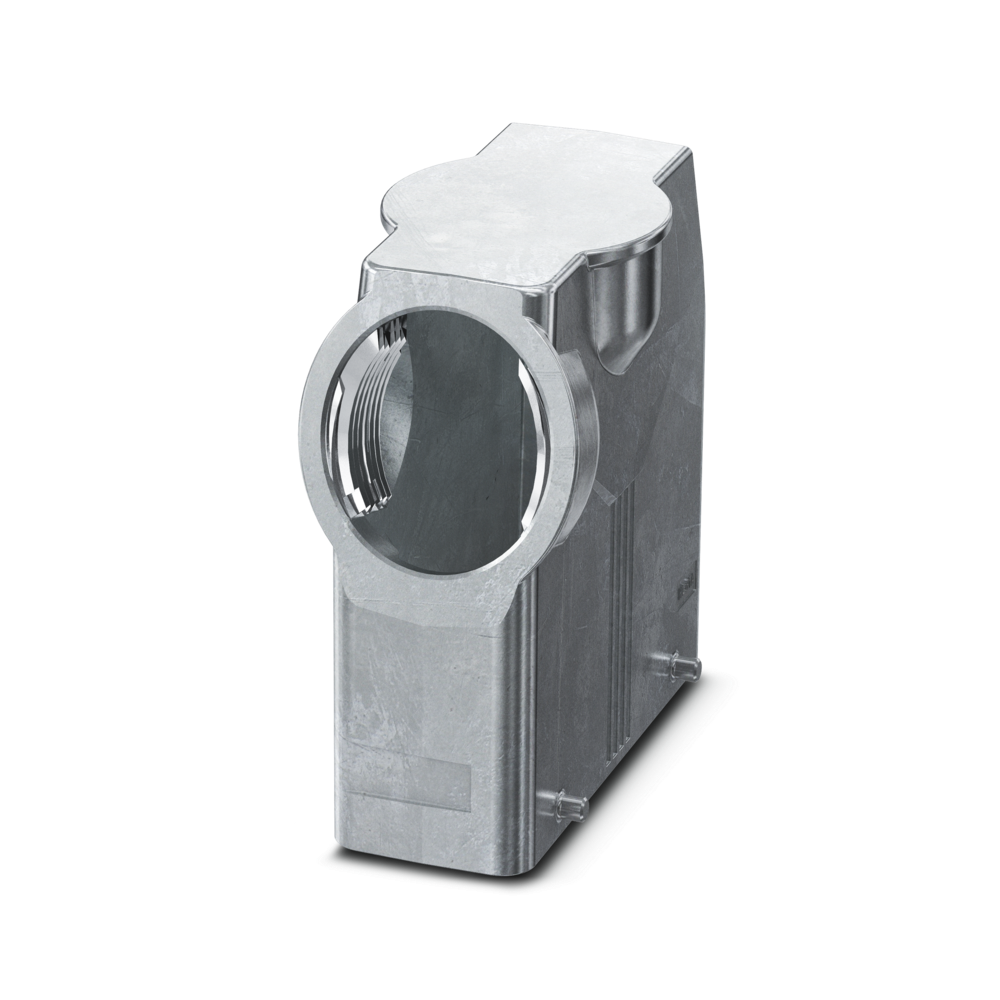

薄型サイズ

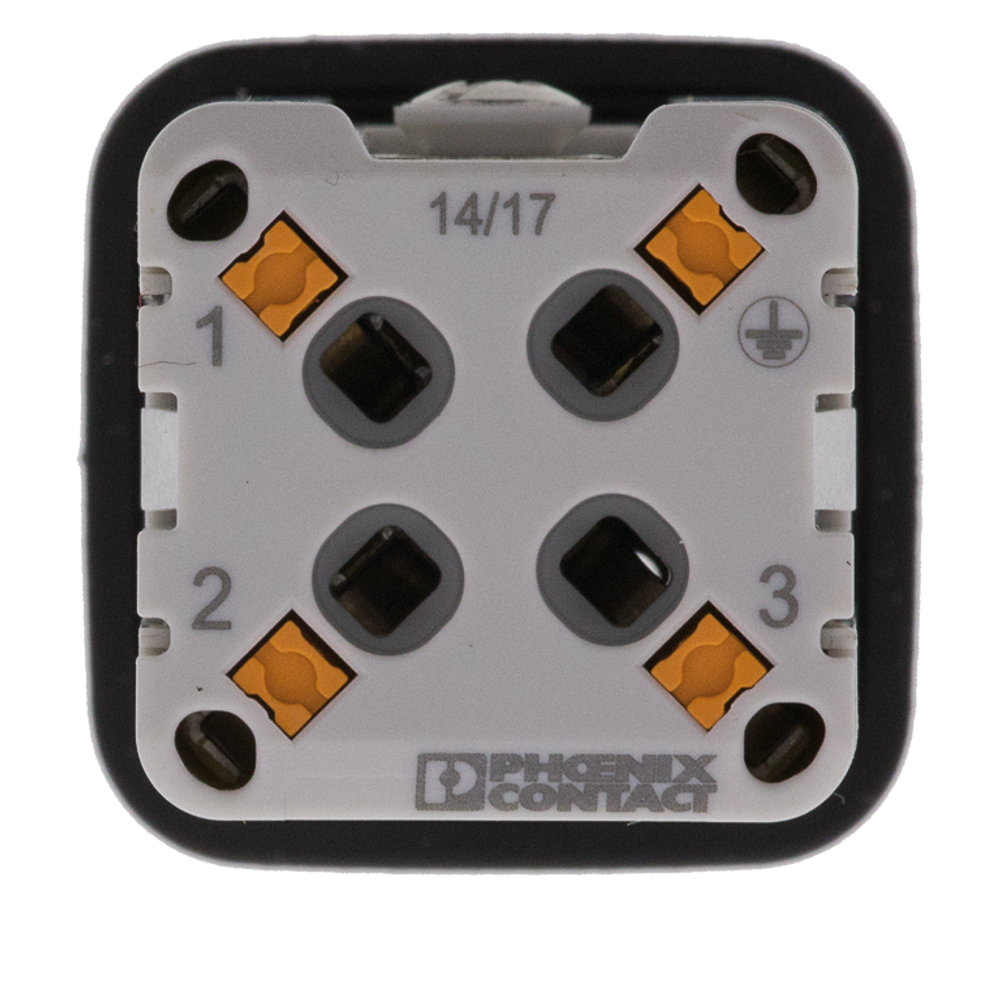

小型サイズ
| シリーズ | EVO | ADVANCE | STANDARD | ||
|---|---|---|---|---|---|
| 材質 | 樹脂 | 樹脂 金属 | 樹脂 | 金属 | |
| 標準 | B6 | ● | ● | ● | |
| B10 | ● | ● | ● | ||
| B16 | ● | ● | ● | ||
| B24 | ● | ● | ● | ||
| 大型 | B32 | ● | |||
| B48 | ● | ||||
| D50 | ● | ||||
| 薄型 | D15 | ● | ● | ||
| D25 | ● | ● | |||
| 小型 | D7 | ● | ● | ||
| M1 | ● | ||||
| COM | ● | ● | |||
使用パターン

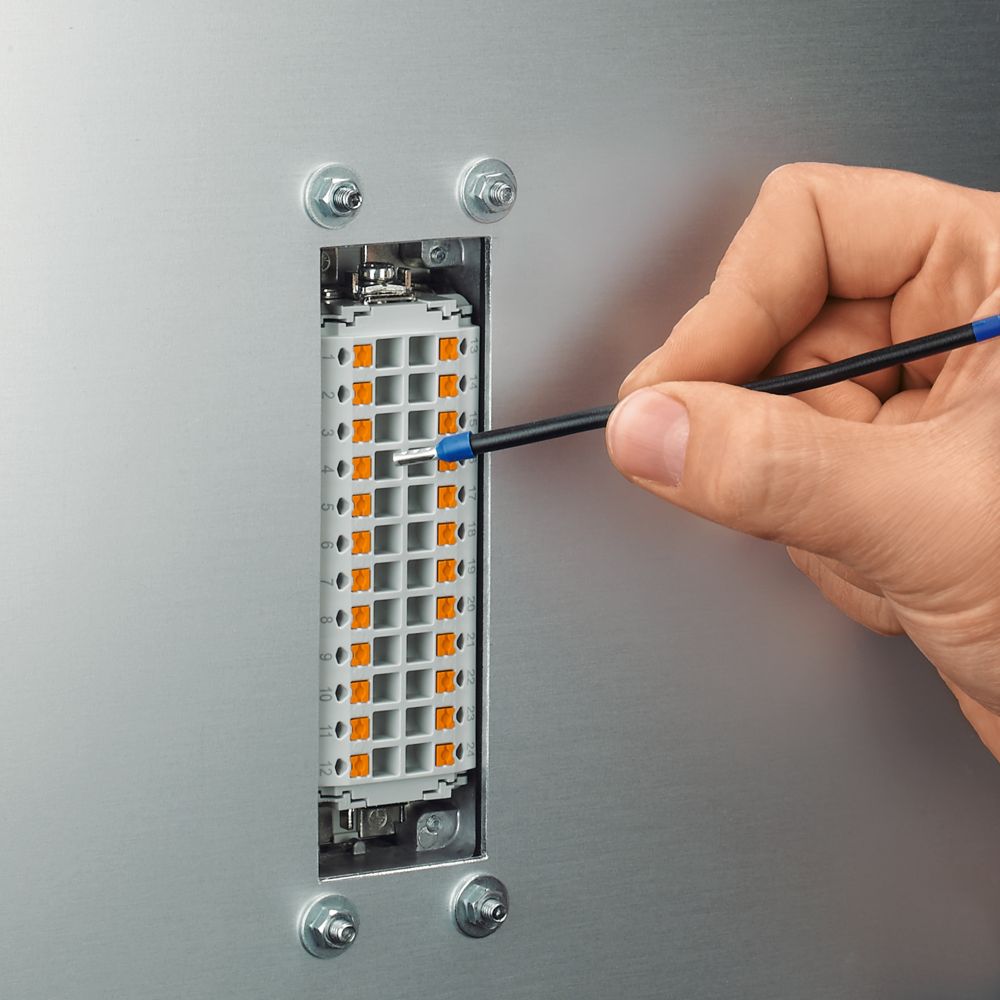

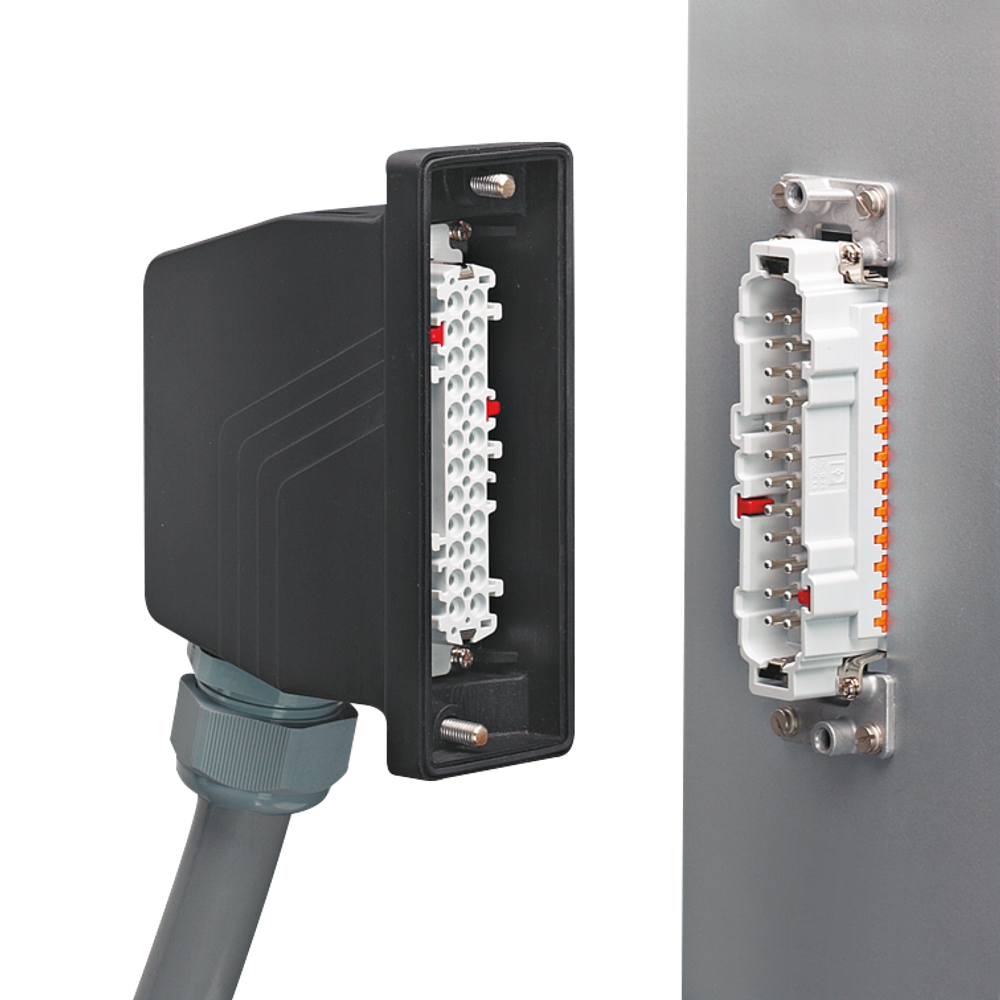

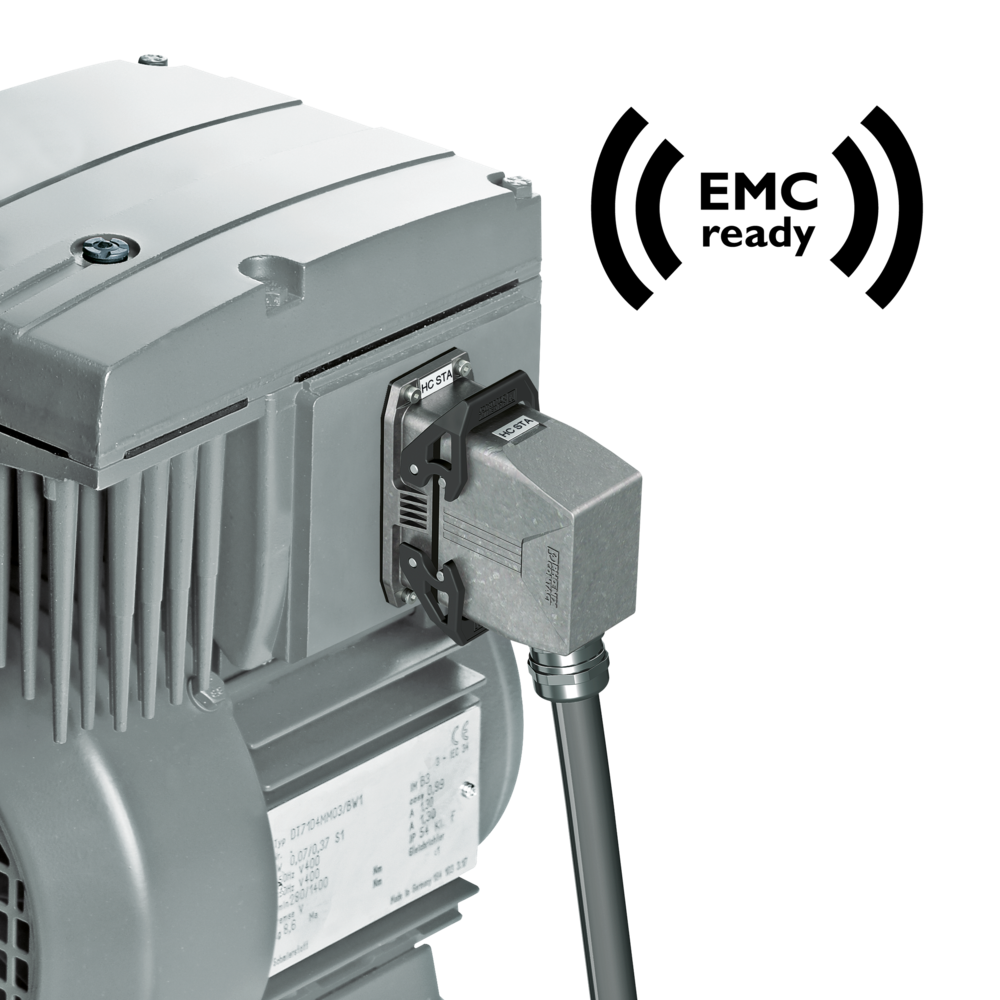

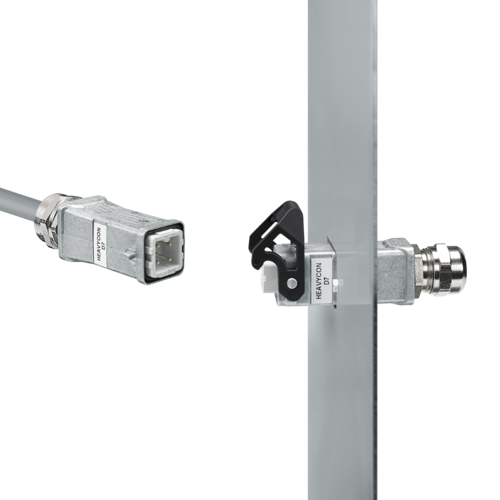

パネル貫通
機器や制御盤などのパネルに取り付けて、外部と内部の配線をつなぐための使用方法。インサートを取り付けたハウジング（ベースマウント）をパネルに固定して使用します。

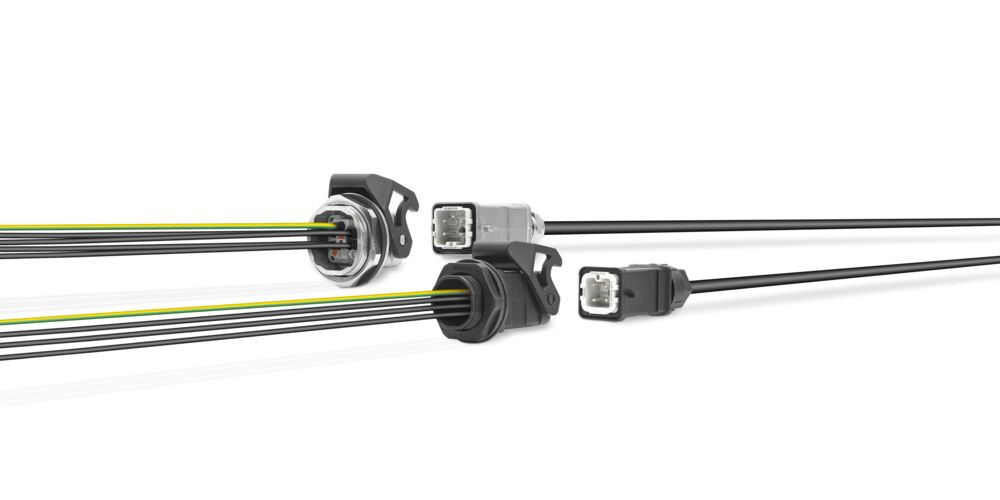

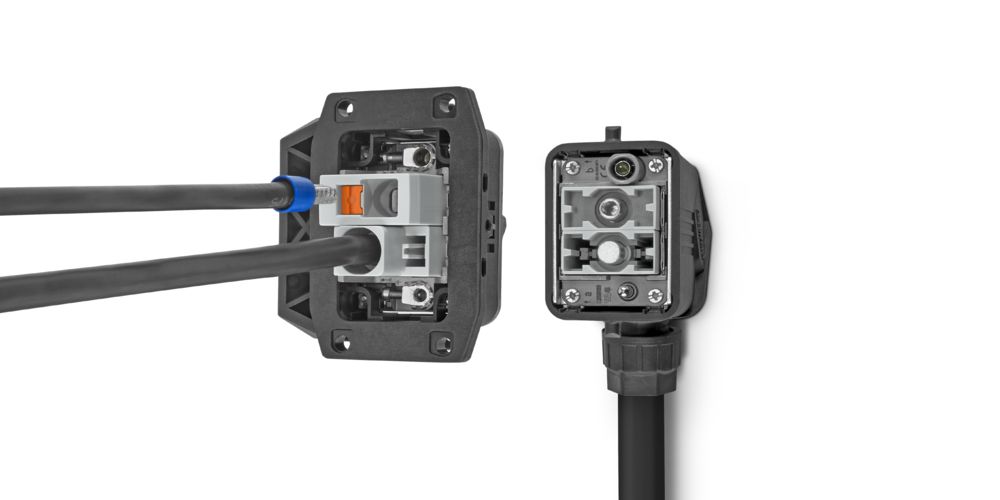

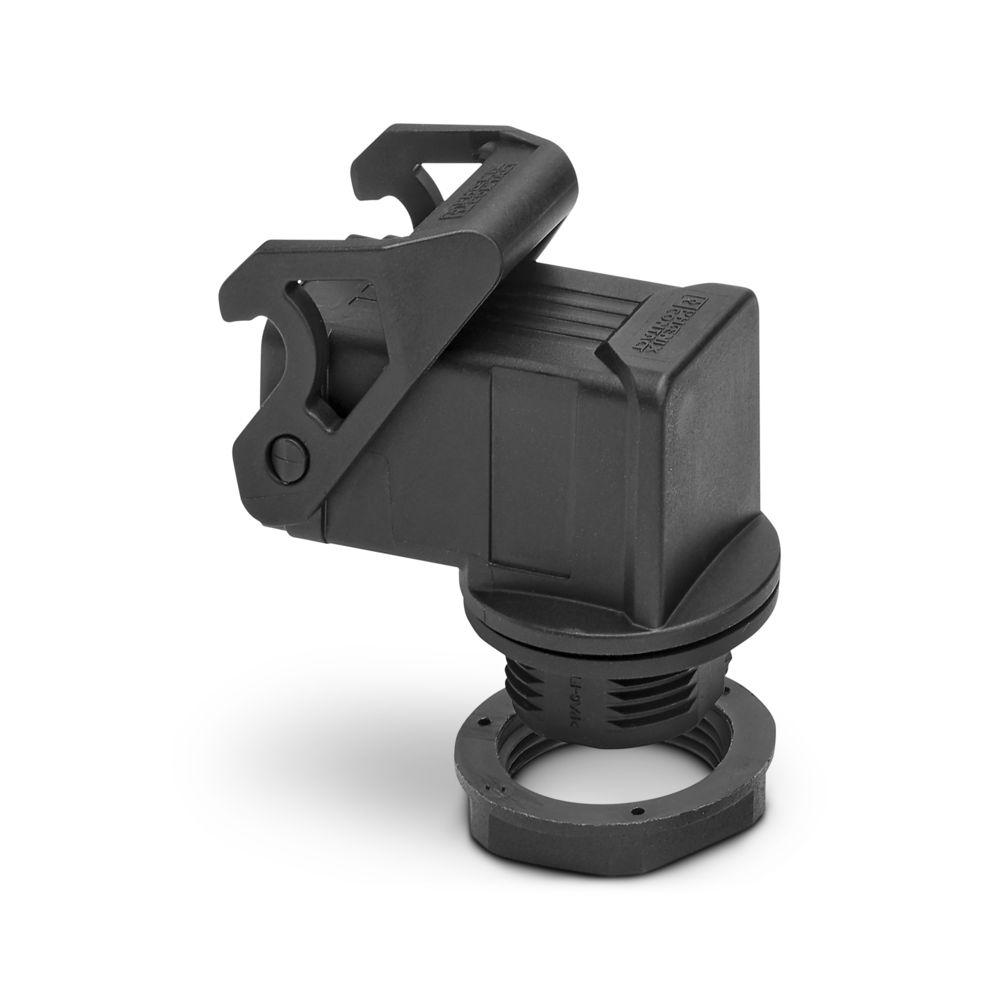

D7サイズの小型ハウジングには、外部からの防塵・防水性能（IP）だけでなく、内部接続部に対してもIP性能を備えたハウジングもあります。

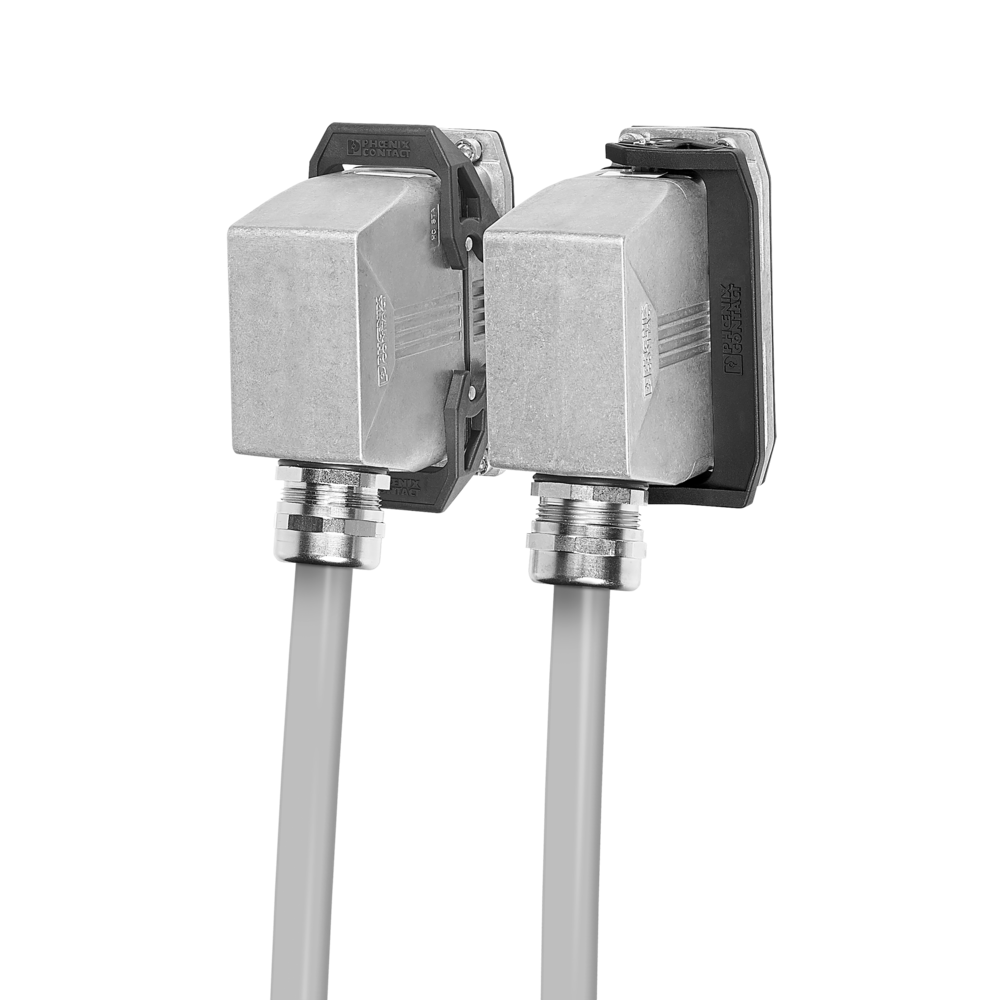

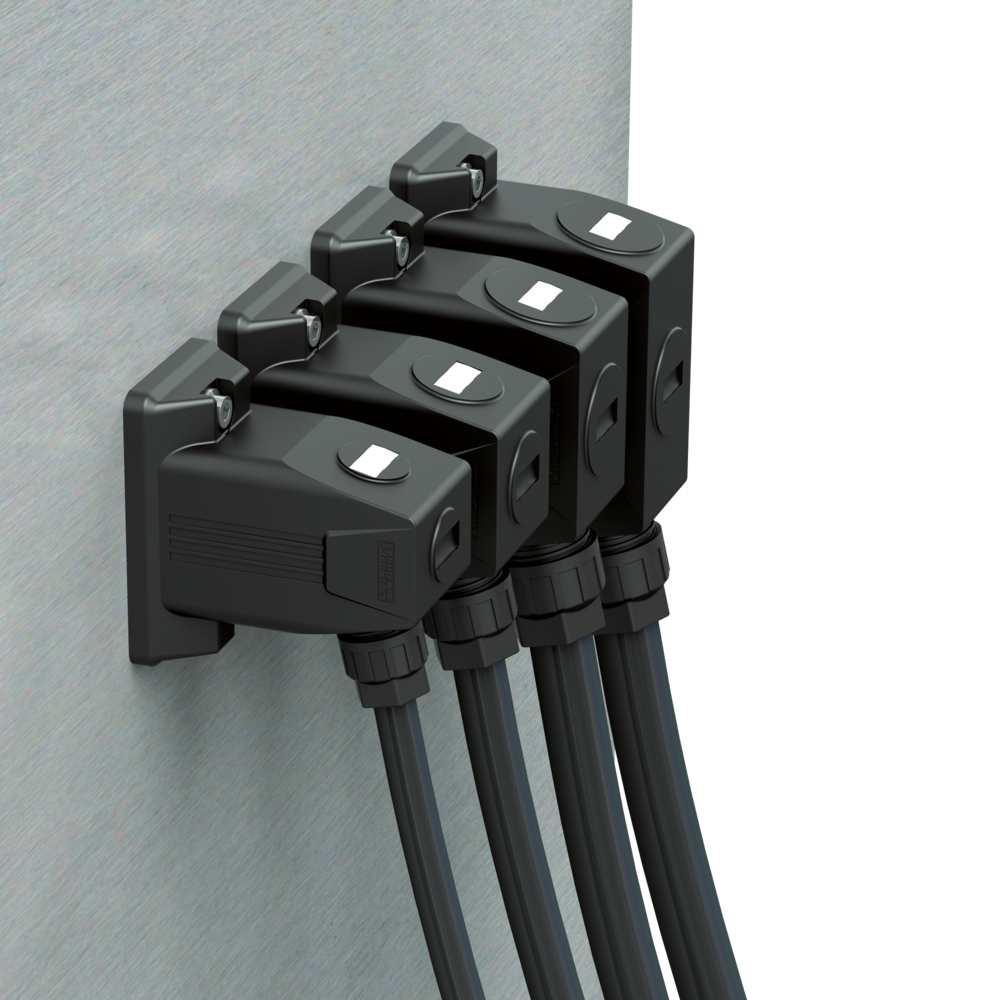

分岐・中継
ケーブル配線をパネル上で分岐または中継する使用方法。コネクタを制御盤や筐体のパネルに取り付けて、ケーブルの延長や切り離し、信号や電源の分配を行います。インサートを取り付けたハウジング（ボックスマウント）をパネルに固定して使用します。
空中中継
パネルや筐体に固定せず、ケーブルを配線したコネクタを空中で接続し、ケーブルの延長や切り離しを行う使用方法。設置スペースが限られている場面などにおいて、配線を実現する手段として用いられます。インサートを取り付けたハウジング（空中中継）を使用します。

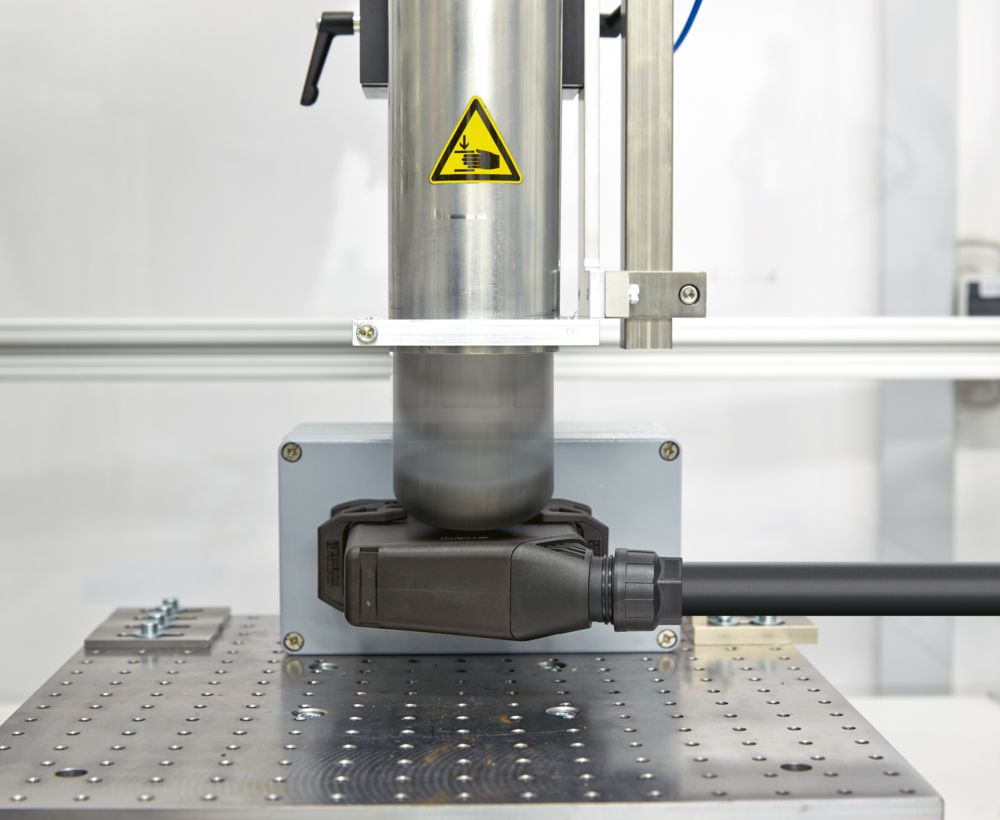

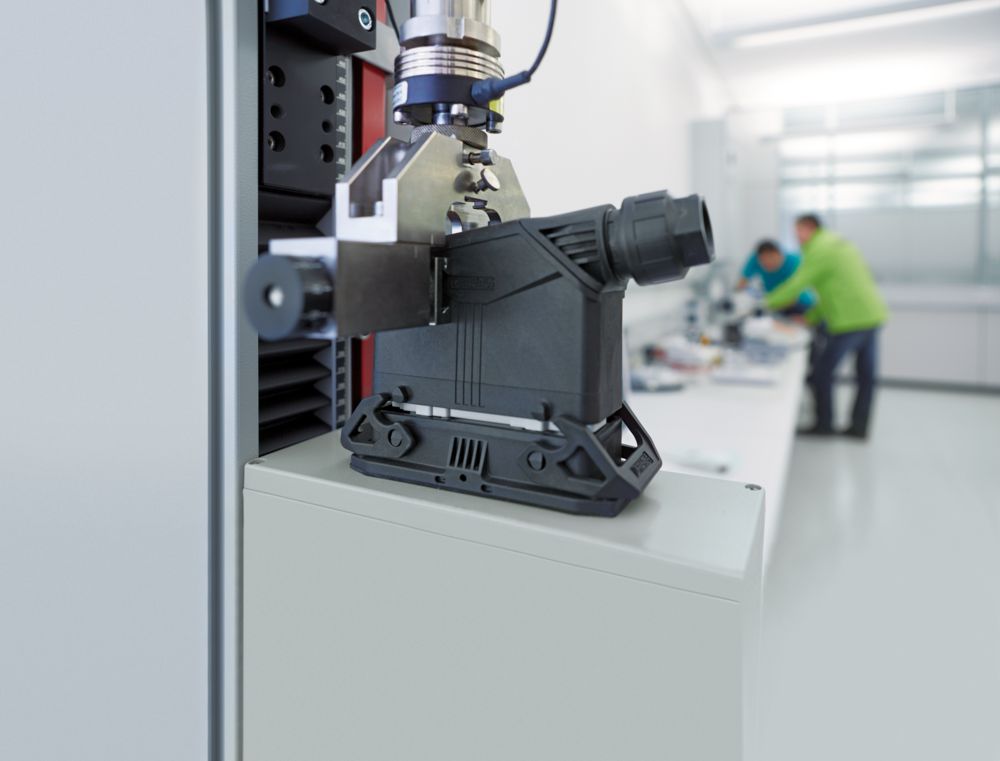

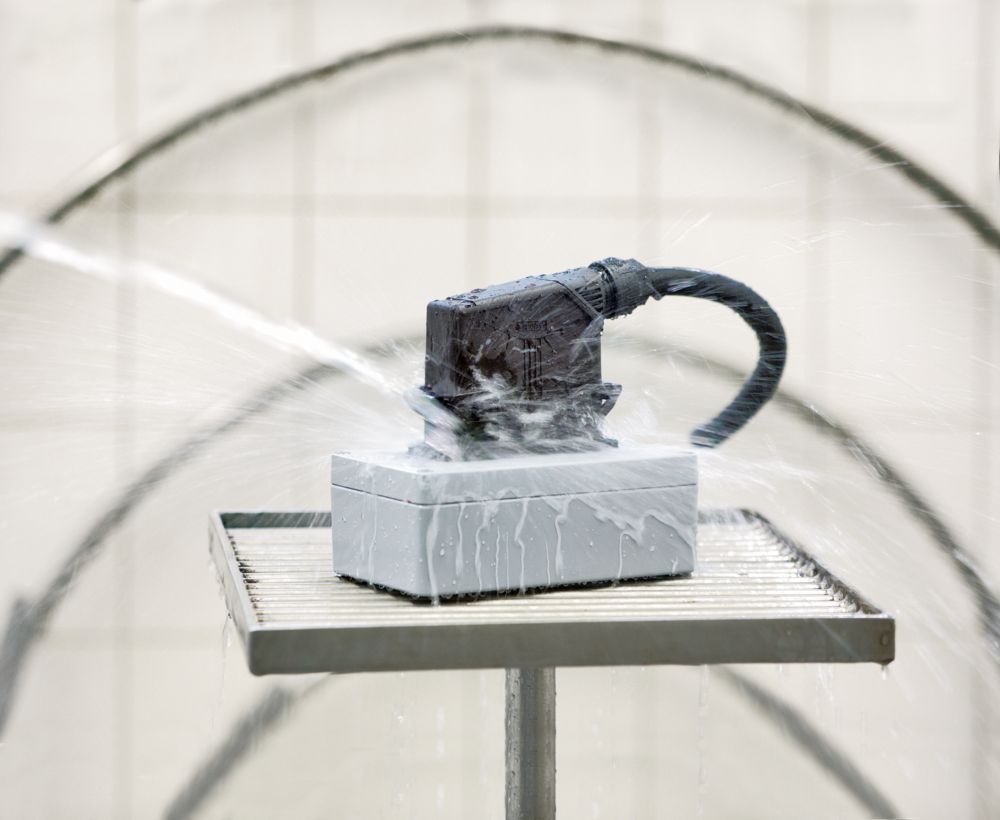

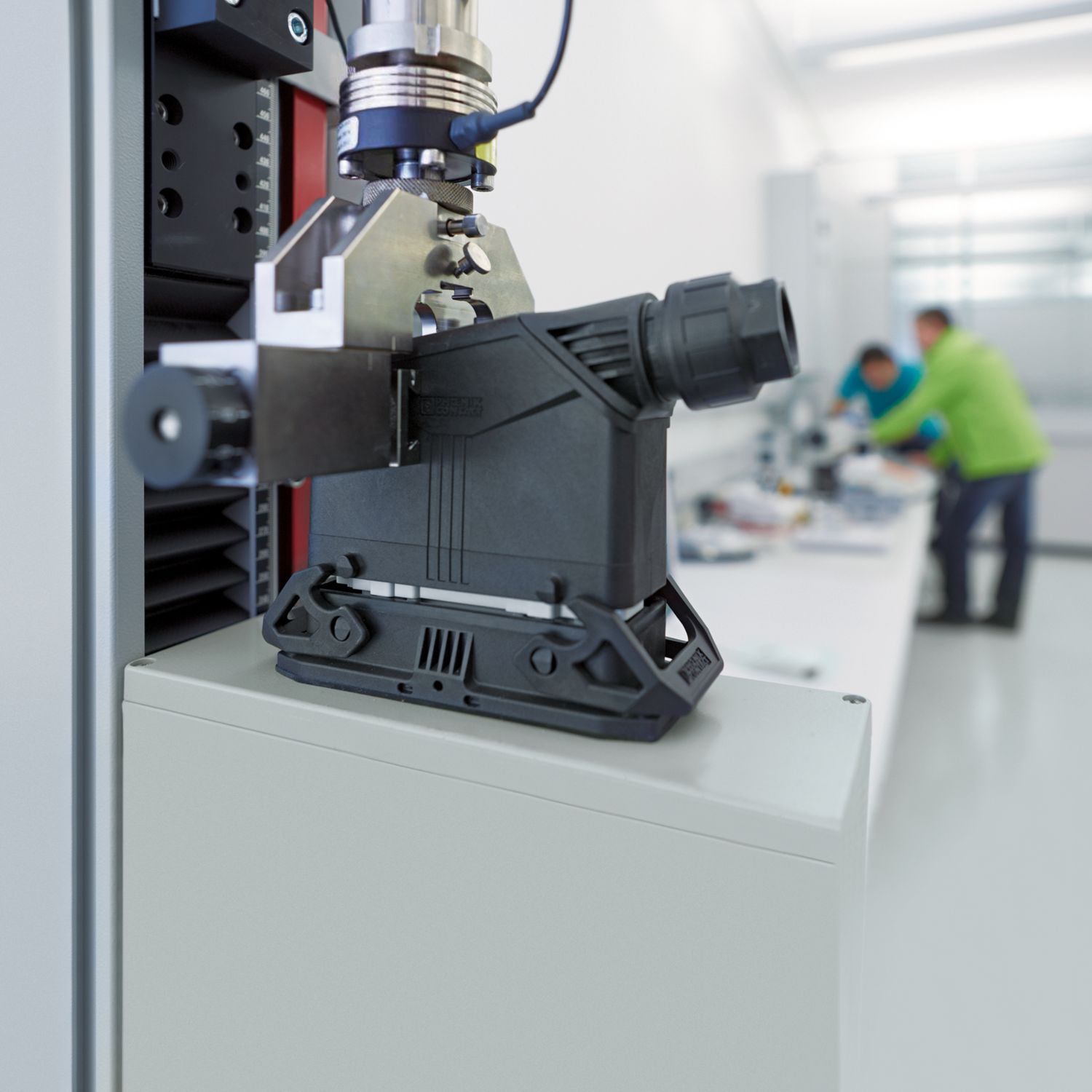

試験概要
| 項目 | 準拠規格 | 概要 |
| IK衝撃試験 | IEC 62262 | IK06~10 |
| 防塵防水試験 | IEC 60529 | IP66~69K |
| 振動試験 | IEC 60068-2-6 | 周波数範囲：10~150Hz |
| 衝撃試験 | IEC 60068-2-27 | 30G |
| 低温試験 | IEC 60068-2-1 | 仕様下限温度以下（24h） |
| 高温試験 | IEC 60068-2-2 | 仕様上限温度以上（168h） |
| 熱衝撃試験 | IEC 60512-2-14 | -55~100℃（100サイクル） |
| 耐油試験 | ASTM D5964 | 1008hの浸漬 |
| 船級 | DNV | |
| ロックレバー開閉試験 | – | 1000サイクル |
| ケーブルグランド荷重試験 | – | 荷重250N⇆5N（50サイクル） |
| ハウジング荷重試験 | – | 荷重1000N⇆5N（100サイクル） |
| インサート嵌合試験 | – | 500サイクル |
*項目および準拠規格は製品により異なります。
